Re: ENCORE S-1 Headphone amp
« ตอบกลับ #90 เมื่อ: 02 เมษายน 2017, 06:51:26 PM »
    เพิ่งเริ่มขึ้นชั้นสองสำหรับติดตั้ง  C Filter ไฟจุดไส้หลอด 2A3  ตัดเจาะเสร็จทำสีครับ


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #91 เมื่อ: 02 เมษายน 2017, 07:36:26 PM »
   top coat sand white


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #92 เมื่อ: 02 เมษายน 2017, 07:38:56 PM »
ลองติดตั้งดู


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #93 เมื่อ: 02 เมษายน 2017, 08:42:54 PM »
   ชุดไฟจุดไส้หลอด DC  2A3 with hum balanced


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ chatdhapol

  • Hero Member
  • *****
  • กระทู้: 788
  • ถูกใจกด Like+ 35
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #94 เมื่อ: 03 เมษายน 2017, 05:38:37 AM »
ตามมาดูท่ายากแบบสวยๆ  ชอบแนวคิดจริง สวยมากครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #95 เมื่อ: 03 เมษายน 2017, 09:43:00 PM »






Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #96 เมื่อ: 07 เมษายน 2017, 07:18:58 PM »
    อัพเดทนิดนึง ที่หยุดไปเพราะผมเผื่อแรงดันและกระแส ของหลอด 2A3 พลาดทำให้แรงดันไม่พอที่จะใช้จุดไส้หลอด DC ความจริงไม่ได้คิดไว้แต่แรก เผื่อกระแสไว้สำหรับจุดด้วย AC เท่านั้นครับ เดือดร้อนต้องเร่งพันหม้อใหม่ แต่ได้ขดจุดไส้หลอดของ 2A3 ซึ่งต้องเผื่อกระแสสำหรับทำไฟ DC ที่ 4.5A เดิมพันบนแกน 28 บ๊อบบิ้นปกติไม่พอแน่ถ้าจะลงขนาดหม้อเท่าเดิม ต้องแปลงนิดนึงคือต่อ บ็อบบิ้นให้สูงกว่าขนาดมาตรฐานเพื่อให้ลงในบ๊อบบิ้นขนาดเดิมได้ทั้งหมด โดยไม่ต้องเขยิบขึ้นไปที่ขนาดแกน 32 ครับ พันแบบด่วนๆวันนี้ได้มาแล้ว ทำสีเลยซิครับ รออะไร



Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #97 เมื่อ: 07 เมษายน 2017, 07:55:29 PM »
      รองพื้นเสร็จก็ลง flat black


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #98 เมื่อ: 07 เมษายน 2017, 10:11:05 PM »
   ทีแรกว่าจะประกอบฝาแล้ว ไวริ่งต่อให้เสร็จเลยแต่กลิ่นวานิชยังคลุ้งอยู่เลย เดี๋ยวล้างตาไก่พักสายแล้วอบทิ้งไว้ซักคืนดีกว่าไหนๆก็ช้าแล้ว


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #99 เมื่อ: 07 เมษายน 2017, 10:22:11 PM »
    ล้างเสร็จแล้วอบ spotlight ต่อเลย


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #100 เมื่อ: 11 เมษายน 2017, 07:17:30 PM »
     เสียเวลาไปกับไฟจุดไส้หลอดซะสองสัปดาห์เลย  แก้แล้วก็ยังเกือบมิด กับไฟจุดไส้หลอดต่ำๆ


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #101 เมื่อ: 11 เมษายน 2017, 07:20:49 PM »
DC Filament 2.5v


Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #102 เมื่อ: 11 เมษายน 2017, 09:09:09 PM »

Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #103 เมื่อ: 11 เมษายน 2017, 10:29:57 PM »

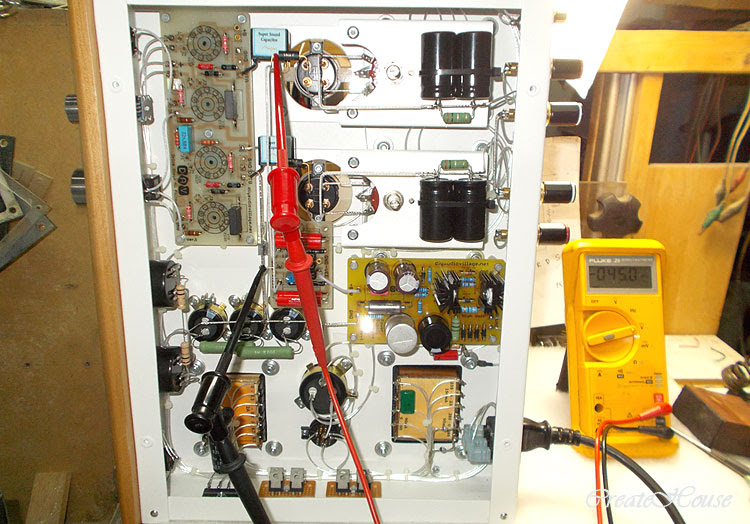

  วงจร fix bias ปรับไฟลบป้อนกริด -45v



Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #104 เมื่อ: 11 เมษายน 2017, 10:34:06 PM »
 drive mufollower 6e5p/ec88 เหมือนกันดูดิไฟเพลท ec88 เท่าไหร่



   ไม่เกินแฮะ
Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #105 เมื่อ: 12 เมษายน 2017, 02:12:04 AM »




Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ solution

  • Hero Member
  • *****
  • กระทู้: 1698
  • ถูกใจกด Like+ 34
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #106 เมื่อ: 12 เมษายน 2017, 07:18:20 AM »
drive mufollower 6e5p/ec88 เหมือนกันดูดิไฟเพลท ec88 เท่าไหร่



   ไม่เกินแฮะ


ของลุงไม่เกินของผมรั่วจากตรงไหนไปนี่  [chick1] [chick1] [chick1]

ออฟไลน์ chatdhapol

  • Hero Member
  • *****
  • กระทู้: 788
  • ถูกใจกด Like+ 35
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #107 เมื่อ: 12 เมษายน 2017, 08:23:03 AM »
ตามมาส่องของที่มีท่ายากแบบงามๆ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #108 เมื่อ: 12 เมษายน 2017, 02:17:50 PM »
  เหลือเก็บรายละเอียดอีกนิดหน่อย ก็ไปต่อ PE1/100SE กันครับ





Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ kakamax

  • Hero Member
  • *****
  • กระทู้: 7195
  • ถูกใจกด Like+ 118
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #109 เมื่อ: 12 เมษายน 2017, 02:27:11 PM »
 [huge-thumbs-up]เครื่องนี่เสร็จจะอยู่ที่บ้านมั้ยครับหรือจะโดนยกไปอีก จะได้ไปนั่งฟังหน่อยยังไม่เคยฟังเบอร์นี่เลยครับพี่เล็ก

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #110 เมื่อ: 12 เมษายน 2017, 02:28:51 PM »

  ส่งงานครับ





Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #111 เมื่อ: 12 เมษายน 2017, 02:30:52 PM »
[huge-thumbs-up]เครื่องนี่เสร็จจะอยู่ที่บ้านมั้ยครับหรือจะโดนยกไปอีก จะได้ไปนั่งฟังหน่อยยังไม่เคยฟังเบอร์นี่เลยครับพี่เล็ก
  น่าจะอยู่แค่สัปดาห์นี้ครับ ตัวนี้ทำ เดโม่ให้บริษัทเพื่อนครับ
Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #112 เมื่อ: 12 เมษายน 2017, 02:33:32 PM »
  แถมปิดท้ายครับ



Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ chatdhapol

  • Hero Member
  • *****
  • กระทู้: 788
  • ถูกใจกด Like+ 35
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #113 เมื่อ: 12 เมษายน 2017, 05:19:57 PM »
 [frightened-12]งามจริงๆเลยครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #114 เมื่อ: 13 เมษายน 2017, 03:18:41 AM »




























« แก้ไขครั้งสุดท้าย: 13 เมษายน 2017, 10:40:39 PM โดย CreÃte_Lek ♫ »
Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ sw067362

  • Hero Member
  • *****
  • กระทู้: 2252
  • ถูกใจกด Like+ 110
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #115 เมื่อ: 13 เมษายน 2017, 08:13:56 AM »
สุดยอดคำบรรยาย..ศิลปะแห่งเสียง [huge-thumbs-up]

ออฟไลน์ chatdhapol

  • Hero Member
  • *****
  • กระทู้: 788
  • ถูกใจกด Like+ 35
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #116 เมื่อ: 13 เมษายน 2017, 08:25:07 AM »
เพราะจัง.....สวยจริงครับ

ออฟไลน์ solution

  • Hero Member
  • *****
  • กระทู้: 1698
  • ถูกใจกด Like+ 34
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #117 เมื่อ: 13 เมษายน 2017, 09:03:02 AM »
แอมป์ก็เทพแล้วลำโพงลุงเทพกว่า  [huge-thumbs-up] [huge-thumbs-up] [huge-thumbs-up]

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 54139
  • ถูกใจกด Like+ 1349
  • เพศ: ชาย
  • DHT Crazy Club
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #118 เมื่อ: 13 เมษายน 2017, 09:05:23 AM »
สุดยอดคำบรรยาย..ศิลปะแห่งเสียง [huge-thumbs-up]

เพราะจัง.....สวยจริงครับ



   ขอบคุณท่านอาวุโสทั้งสองท่านครับ   มันเป็นความสุขเล็กๆของที่ตาเริ่มจะฝ้าฟาง กับการมานั่งประดิษฐ์ประดอยฝึกสมาธิ ครับ  [chick5]
Define Me Radiant Charm

Define Me Radiant Bright

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ kakamax

  • Hero Member
  • *****
  • กระทู้: 7195
  • ถูกใจกด Like+ 118
  • เพศ: ชาย
Re: ENCORE S-1 Headphone amp
« ตอบกลับ #119 เมื่อ: 13 เมษายน 2017, 09:53:06 AM »
 [huge-thumbs-up]นีแล่ะคืองาน DIY. ที่แท้จริง ที่บ้าน DAV. ที่เดียว
