แอมป์หลอดไหม้

[johnney_chivas]

ผมสงสัยหน่อยครับ หลังจากมันช๊อตกันจนปริ้นต์ส่วนที่เป็น GND ขาดออกจากกันแล้ว GND ฝั่งด้านบนก็ไม่มีอะไรต่อเพิ่ม (GND Plan) R ส่วนต่าง ๆ ก็ไม่ได้ไหม้แต่ทำไมเปิดอีกทีแอมป์ก็ไม่มีเสียงซะแล้ว มีแต่เสียงที่เหมือนกับไฟช๊อตกัน หรือว่าน่าจะสันนิฐานว่าหลอดไปซะแล้ว ใช่มั้ยครับ แต่ผมยังไม่ได้ถอดสาย OPT มาวัดนะครับ วันนี้พอแค่นี้ก่อนเดี๋ยวพรุ่งนี้ค่อยถอดสาย OPT สองลูกมาวัดเปรียบเทียบกัน

ขอบคุณครับ.......

[RuNgPuEnGⓇ]

ผมสงสัยหน่อยครับ หลังจากมันช๊อตกันจนปริ้นต์ส่วนที่เป็น GND ขาดออกจากกันแล้ว GND ฝั่งด้านบนก็ไม่มีอะไรต่อเพิ่ม (GND Plan) R ส่วนต่าง ๆ ก็ไม่ได้ไหม้แต่ทำไมเปิดอีกทีแอมป์ก็ไม่มีเสียงซะแล้ว มีแต่เสียงที่เหมือนกับไฟช๊อตกัน หรือว่าน่าจะสันนิฐานว่าหลอดไปซะแล้ว ใช่มั้ยครับ แต่ผมยังไม่ได้ถอดสาย OPT มาวัดนะครับ วันนี้พอแค่นี้ก่อนเดี๋ยวพรุ่งนี้ค่อยถอดสาย OPT สองลูกมาวัดเปรียบเทียบกัน

ขอบคุณครับ.......

ไล่วงจรดูครับว่า ตรงรอยขาดมีส่วนใดที่ต่อใช้งานไหม  และทำความสะอาดตรงรอยไหม้ด้วยครับ ขูดส่วนดำๆ ที่เป็นรอยไหม้ออกให้หมด เพราะรอยไหม้จะมีความต้านทานอยู่ หากเป็นไปได้ทำจุดต่อสายที่ไหม้ใหม่ และตัดไลน์ อย่าไปถึงจุดที่ไหม้ หากไลน์ PCB ที่ขาด ถูกใช้งานก็หาสายมาต่อ ด้วยครับ

[Alcohol]

ขนาด PCB ช๊อตดำแบบนี้
สงสัยคงต้องเสียนเงินซื้อ OPT กับหลอด EL34 ใหม่แล้วครับ

[johnney_chivas]

ขนาด PCB ช๊อตดำแบบนี้
สงสัยคงต้องเสียนเงินซื้อ OPT กับหลอด EL34 ใหม่แล้วครับ

หลอดไม่เท่าไหร่ OPT นี่สิคิดหนักเลย....... [pig90126]

[johnney_chivas]

ผมสงสัยหน่อยครับ หลังจากมันช๊อตกันจนปริ้นต์ส่วนที่เป็น GND ขาดออกจากกันแล้ว GND ฝั่งด้านบนก็ไม่มีอะไรต่อเพิ่ม (GND Plan) R ส่วนต่าง ๆ ก็ไม่ได้ไหม้แต่ทำไมเปิดอีกทีแอมป์ก็ไม่มีเสียงซะแล้ว มีแต่เสียงที่เหมือนกับไฟช๊อตกัน หรือว่าน่าจะสันนิฐานว่าหลอดไปซะแล้ว ใช่มั้ยครับ แต่ผมยังไม่ได้ถอดสาย OPT มาวัดนะครับ วันนี้พอแค่นี้ก่อนเดี๋ยวพรุ่งนี้ค่อยถอดสาย OPT สองลูกมาวัดเปรียบเทียบกัน

ขอบคุณครับ.......

ไล่วงจรดูครับว่า ตรงรอยขาดมีส่วนใดที่ต่อใช้งานไหม  และทำความสะอาดตรงรอยไหม้ด้วยครับ ขูดส่วนดำๆ ที่เป็นรอยไหม้ออกให้หมด เพราะรอยไหม้จะมีความต้านทานอยู่ หากเป็นไปได้ทำจุดต่อสายที่ไหม้ใหม่ และตัดไลน์ อย่าไปถึงจุดที่ไหม้ หากไลน์ PCB ที่ขาด ถูกใช้งานก็หาสายมาต่อ ด้วยครับ

ครับ...จะทำตามคำแนะนำครับจะไล่เช็ค PCB ใหม่ทั้งหมด ว่าแต่ผมเห็นแล้วก็มานึกดูว่าทำไมหนอมันถึงได้รุนแรงถึงเพียงนี้ ถ้าโดนไฟตรงนี้ดูดมั่งจะเป็นไงมั่งเนี๊ย
...ขอบคุณครับ

[johnney_chivas]

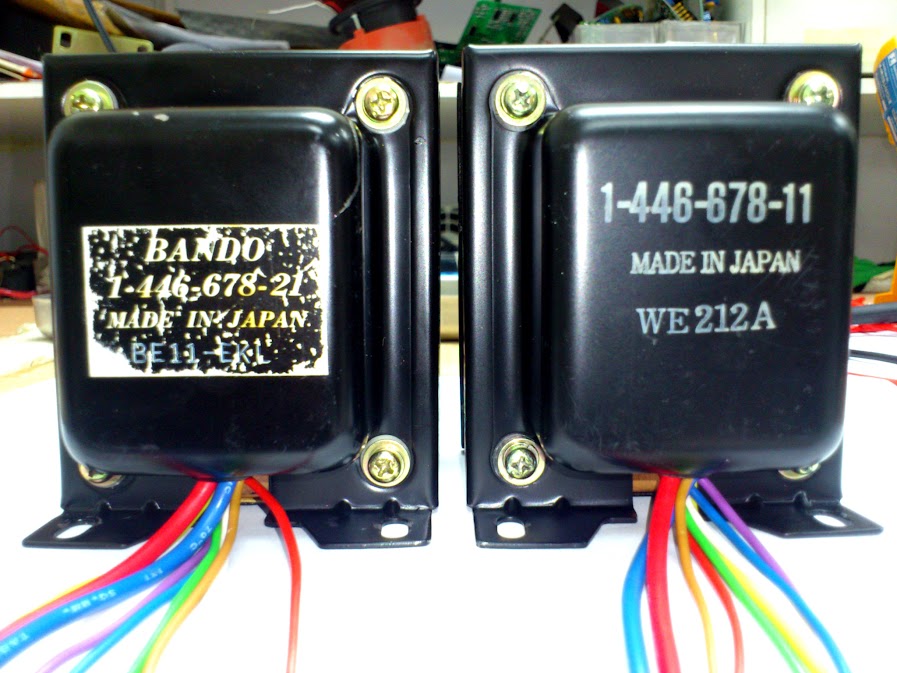

หลังจากที่ได้ถอดสายต่าง ๆ ของ OPT แล้วผมได้ทำการวัดค่าความต้านทานของขดต่าง ๆ ของ OPT เป็นการวัดเทียบกันระหว่างข้างซ้ายและข้างขวาไม่ค่อยแตกต่างกันมากได้ผลวัดดังนี้ครับ


นีคือค่าความต้านทานระหว่าง Primary + , Primary - ของข้างซ้ายครับ


นีคือค่าความต้านทานระหว่าง Primary + , Primary - ของข้างขวาครับ


นีคือค่าความต้านทานระหว่าง  +B , Primary - ของข้างซ้ายที่เกิดการช๊อตระหว่าง ขา 3 ของ EL34 กับ GND ครับ


นีคือค่าความต้านทานระหว่าง  +B , Primary - ของข้างขวาครับ

[johnney_chivas]

และก็ได้วัดค่าความต้านทานระหว่างจุดต่าง ๆ ของ OPT ได้ผลดังนี้ครับ





หลังจากที่ได้ผลวัดผมเริ่มมีความหวังที่จะไม่ต้องเสีย OPT โดยที่มีความคิดว่า OPT ไม่น่าจะช๊อต เพราะว่าถ้า ช๊อตค่าความต้านทานน่าจะน้อยกว่านี่ใช่มั้ยครับ
หรือว่ามันไปแล้วเป็นคู่ ผลการวัดนี้ผมวัดถูกมั้ยครับ หรือจะต้องวัดอย่างไร ขอความคิดเห็นจากท่านทั้งหลายด้วยครับ
ถ้า OPT ผมยังดีอยู่ผลการวัดจะเป็นแบบนี้มั้ยครับ

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

[jam_kung]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

[golf_y]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

ถ้าเจอเคสแบบนั้นคงต้องหาหน่วยกล้าตายแล้วทดลองใช้งานจริงแล้วล่ะครับ  [checks-raccoon]

[johnney_chivas]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

ถ้าเจอเคสแบบนั้นคงต้องหาหน่วยกล้าตายแล้วทดลองใช้งานจริงแล้วล่ะครับ  [checks-raccoon]

งั้นหมายความว่าผมต้องลองหาหลอดใหม่ เสียบลองแทนใช่มั้ยครับ......

[RuNgPuEnGⓇ]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

ถ้าเจอเคสแบบนั้นคงต้องหาหน่วยกล้าตายแล้วทดลองใช้งานจริงแล้วล่ะครับ  [checks-raccoon]

งั้นหมายความว่าผมต้องลองหาหลอดใหม่ เสียบลองแทนใช่มั้ยครับ......

หาน้าๆใจดีที่มีเครื่องเทสหลอด รับเทสหลอดให้ครับ  [gr_in]

[ฅนหระรี]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

โดยทั่วไปแล้วถ้าเราตั้งวัดความต้านทานระหว่างขดเราจะวัดไม่ขึ้นใช่ไหมครับ แล้วในกรณีนี้มันควรจะวัดขึ้นหรือเปล่าครับ

[johnney_chivas]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

ถ้าเจอเคสแบบนั้นคงต้องหาหน่วยกล้าตายแล้วทดลองใช้งานจริงแล้วล่ะครับ  [checks-raccoon]

งั้นหมายความว่าผมต้องลองหาหลอดใหม่ เสียบลองแทนใช่มั้ยครับ......

หาน้าๆใจดีที่มีเครื่องเทสหลอด รับเทสหลอดให้ครับ  [gr_in]

กลัวจะเป็นการรบกวน น้า ๆ ท่านอื่น ๆ นะครับ เพราะว่าผมก็อยู่ที่เชียงใหม่ด้วยและหลอดของผมก็ใช่ว่าจะมีราคาค่าตัวสูง เป็นหลอดชูกวงมือสองธรรมดานี่แหละครับ แต่ที่ผมกลัวคือ ใส่หลอดใหม่เข้าไปแล้ว
จะเกิดอาการ ช๊อตเหมือนเดิมนะสิครับ เลยมาถามว่าผมได้ผลเทส OPT ประมาณนี้



มันพอจะเป็นตัวบอกได้มั้ยครับว่า OPT ของผมยังดีอยู่หรือไม่ครับ
และถ้าหลาย ๆ ท่านพอจะบอกได้ว่า "ยังพอมีหวัง" ผมก็จะได้ลงมือเสียบหลอดชุดใหม่ลงไปเลยครับแต่ถ้ายังช๊อตเหมือนเดิมคงจะกลับมาคิดว่าจะหยุดหรือว่าจะเดินต่อไปดี  เพราะคงต้องหาเงินซื้อหลอดชุดใหม่และ OPT ชุดใหม่ซึ่งเป็นเงินหลายตังค์อยู่และตอนนี้มีโปรเจ็คอยู่หลายอย่างเลยครับ แต่ก็ยังอยากให้สุดใจของผมกลับมาก่อน

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

[golf_y]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

ถ้าเจอเคสแบบนั้นคงต้องหาหน่วยกล้าตายแล้วทดลองใช้งานจริงแล้วล่ะครับ  [checks-raccoon]

งั้นหมายความว่าผมต้องลองหาหลอดใหม่ เสียบลองแทนใช่มั้ยครับ......

หาน้าๆใจดีที่มีเครื่องเทสหลอด รับเทสหลอดให้ครับ  [gr_in]

กลัวจะเป็นการรบกวน น้า ๆ ท่านอื่น ๆ นะครับ เพราะว่าผมก็อยู่ที่เชียงใหม่ด้วยและหลอดของผมก็ใช่ว่าจะมีราคาค่าตัวสูง เป็นหลอดชูกวงมือสองธรรมดานี่แหละครับ แต่ที่ผมกลัวคือ ใส่หลอดใหม่เข้าไปแล้ว
จะเกิดอาการ ช๊อตเหมือนเดิมนะสิครับ เลยมาถามว่าผมได้ผลเทส OPT ประมาณนี้



มันพอจะเป็นตัวบอกได้มั้ยครับว่า OPT ของผมยังดีอยู่หรือไม่ครับ
และถ้าหลาย ๆ ท่านพอจะบอกได้ว่า "ยังพอมีหวัง" ผมก็จะได้ลงมือเสียบหลอดชุดใหม่ลงไปเลยครับแต่ถ้ายังช๊อตเหมือนเดิมคงจะกลับมาคิดว่าจะหยุดหรือว่าจะเดินต่อไปดี  เพราะคงต้องหาเงินซื้อหลอดชุดใหม่และ OPT ชุดใหม่ซึ่งเป็นเงินหลายตังค์อยู่และตอนนี้มีโปรเจ็คอยู่หลายอย่างเลยครับ แต่ก็ยังอยากให้สุดใจของผมกลับมาก่อน

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

ถ้าถามผมนะครับคือเทสแล้วค่า R ยังขึ้นแสดงว่ามันยังไม่มีการชอตข้ามขดครับ ถ้าเทสทุกอย่างเรียบร้อยแล้วน่าจะลองใส่หลอดใหม่เข้าไปเลยครับ  [heyheybaby_watch]

[johnney_chivas]

...  เรื่องหม้อแปลงเนี่ยะ ผมเคยมีเคสที่ว่า มันไหม้แค่ลวดอาบน้ำยา  แต่ลวดยังไม่ช็อตรอบ
 นั่นก็คือ ถ้าวัดค่าความต้านทานด้วยมัลติมิเตอร์ มันก็วัดออกมาว่า มีค่าความต้านทานปกติ
 แต่พอ จ่ายไฟจริงๆเข้าไป ไฟมันกระโดดข้ามขด   [c--c]

ถ้าเจอเคสแบบนั้นคงต้องหาหน่วยกล้าตายแล้วทดลองใช้งานจริงแล้วล่ะครับ  [checks-raccoon]

งั้นหมายความว่าผมต้องลองหาหลอดใหม่ เสียบลองแทนใช่มั้ยครับ......

หาน้าๆใจดีที่มีเครื่องเทสหลอด รับเทสหลอดให้ครับ  [gr_in]

กลัวจะเป็นการรบกวน น้า ๆ ท่านอื่น ๆ นะครับ เพราะว่าผมก็อยู่ที่เชียงใหม่ด้วยและหลอดของผมก็ใช่ว่าจะมีราคาค่าตัวสูง เป็นหลอดชูกวงมือสองธรรมดานี่แหละครับ แต่ที่ผมกลัวคือ ใส่หลอดใหม่เข้าไปแล้ว
จะเกิดอาการ ช๊อตเหมือนเดิมนะสิครับ เลยมาถามว่าผมได้ผลเทส OPT ประมาณนี้



มันพอจะเป็นตัวบอกได้มั้ยครับว่า OPT ของผมยังดีอยู่หรือไม่ครับ
และถ้าหลาย ๆ ท่านพอจะบอกได้ว่า "ยังพอมีหวัง" ผมก็จะได้ลงมือเสียบหลอดชุดใหม่ลงไปเลยครับแต่ถ้ายังช๊อตเหมือนเดิมคงจะกลับมาคิดว่าจะหยุดหรือว่าจะเดินต่อไปดี  เพราะคงต้องหาเงินซื้อหลอดชุดใหม่และ OPT ชุดใหม่ซึ่งเป็นเงินหลายตังค์อยู่และตอนนี้มีโปรเจ็คอยู่หลายอย่างเลยครับ แต่ก็ยังอยากให้สุดใจของผมกลับมาก่อน

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

ถ้าถามผมนะครับคือเทสแล้วค่า R ยังขึ้นแสดงว่ามันยังไม่มีการชอตข้ามขดครับ ถ้าเทสทุกอย่างเรียบร้อยแล้วน่าจะลองใส่หลอดใหม่เข้าไปเลยครับ  [heyheybaby_watch]

ขอบคุณสำหรับ 1 เสียงครับ........

[gotgi³]

ลองแบบนี้อีกทีครับ
ถอด OPT ออกมา แล้วป้อนไฟ 6 Vac เข้าที่ขด Sec. 0-8 Ohm
วัดแรงดันไฟ AC ที่ขด prim คือ (1) P1 กับ B+ (2) SG1 กับ B+ (3) P2 กับ B+ (4) SG2 กับ b+ (5) P1 กับ P2 (6) SG1 กับ SG2
ระวังแรงดันที่ขด prim ด้วยนะครับไฟจะออกสูงครับ ถ้าฉนวนมันไหม้ไปแล้วมันก็จะช๊อตรอบกันก็จะรู้ได้ครับ


วัดตามนี้นะครับ
P1 กับ B+   = ..........Vac
SG1 กับ B+ = ..........Vac
P2 กับ B+   = ..........Vac
SG2 กับ B+ = ..........Vac
P1 กับ P2   = ..........Vac
SG1 กับ SG2 = ..........Vac

[Bang doi]

และก็ได้วัดค่าความต้านทานระหว่างจุดต่าง ๆ ของ OPT ได้ผลดังนี้ครับ





หลังจากที่ได้ผลวัดผมเริ่มมีความหวังที่จะไม่ต้องเสีย OPT โดยที่มีความคิดว่า OPT ไม่น่าจะช๊อต เพราะว่าถ้า ช๊อตค่าความต้านทานน่าจะน้อยกว่านี่ใช่มั้ยครับ
หรือว่ามันไปแล้วเป็นคู่ ผลการวัดนี้ผมวัดถูกมั้ยครับ หรือจะต้องวัดอย่างไร ขอความคิดเห็นจากท่านทั้งหลายด้วยครับ
ถ้า OPT ผมยังดีอยู่ผลการวัดจะเป็นแบบนี้มั้ยครับ

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

ตามที่วัดมา ค่าปรกติครับ  ลองวัดเทียบกราวด์กับแกนเหล็กหรือยังครับ ถ้าไม่ซ๊อตถึงตัวถัง ก็ไม่น่ามีอะไร ยกเว้นมันซ๊อตข้ามขดแบบไม่มาก อันนั้นก็ต้องลองต่อใช้ดูครับ  [c--c]

[CreÃte_Lek ♫]

หลังจากที่ได้ผลวัดผมเริ่มมีความหวังที่จะไม่ต้องเสีย OPT โดยที่มีความคิดว่า OPT ไม่น่าจะช๊อต เพราะว่าถ้า ช๊อตค่าความต้านทานน่าจะน้อยกว่านี่ใช่มั้ยครับ
หรือว่ามันไปแล้วเป็นคู่ ผลการวัดนี้ผมวัดถูกมั้ยครับ หรือจะต้องวัดอย่างไร ขอความคิดเห็นจากท่านทั้งหลายด้วยครับ
ถ้า OPT ผมยังดีอยู่ผลการวัดจะเป็นแบบนี้มั้ยครับ

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

ตามที่วัดมา ค่าปรกติครับ  ลองวัดเทียบกราวด์กับแกนเหล็กหรือยังครับ ถ้าไม่ซ๊อตถึงตัวถัง ก็ไม่น่ามีอะไร ยกเว้นมันซ๊อตข้ามขดแบบไม่มาก อันนั้นก็ต้องลองต่อใช้ดูครับ  [c--c]
[/quote] รับทราบครับพี่แขก  นานๆโผล่มาให้ขบที  ชนแก้วกันดิ อย่ามัวบ้าแมงปอให้มากนักจนลืมเพื่อน ลืมฝูง laughhahaha

[johnney_chivas]

ลองแบบนี้อีกทีครับ
ถอด OPT ออกมา แล้วป้อนไฟ 6 Vac เข้าที่ขด Sec. 0-8 Ohm
วัดแรงดันไฟ AC ที่ขด prim คือ (1) P1 กับ B+ (2) SG1 กับ B+ (3) P2 กับ B+ (4) SG2 กับ b+ (5) P1 กับ P2 (6) SG1 กับ SG2
ระวังแรงดันที่ขด prim ด้วยนะครับไฟจะออกสูงครับ ถ้าฉนวนมันไหม้ไปแล้วมันก็จะช๊อตรอบกันก็จะรู้ได้ครับ


วัดตามนี้นะครับ
P1 กับ B+   = ..........Vac
SG1 กับ B+ = ..........Vac
P2 กับ B+   = ..........Vac
SG2 กับ B+ = ..........Vac
P1 กับ P2   = ..........Vac
SG1 กับ SG2 = ..........Vac

ขอบคุณนะครับสำหรับแนวทาง เดี๋ยวผมไปล้างรถก่อนนะครับแล้วจะลองวัดแล้วมาบอกอีกที........

[johnney_chivas]

และก็ได้วัดค่าความต้านทานระหว่างจุดต่าง ๆ ของ OPT ได้ผลดังนี้ครับ





หลังจากที่ได้ผลวัดผมเริ่มมีความหวังที่จะไม่ต้องเสีย OPT โดยที่มีความคิดว่า OPT ไม่น่าจะช๊อต เพราะว่าถ้า ช๊อตค่าความต้านทานน่าจะน้อยกว่านี่ใช่มั้ยครับ
หรือว่ามันไปแล้วเป็นคู่ ผลการวัดนี้ผมวัดถูกมั้ยครับ หรือจะต้องวัดอย่างไร ขอความคิดเห็นจากท่านทั้งหลายด้วยครับ
ถ้า OPT ผมยังดีอยู่ผลการวัดจะเป็นแบบนี้มั้ยครับ

ขอบคุณครับ..... [pig6456] [pig6456] [pig6456]

ตามที่วัดมา ค่าปรกติครับ  ลองวัดเทียบกราวด์กับแกนเหล็กหรือยังครับ ถ้าไม่ซ๊อตถึงตัวถัง ก็ไม่น่ามีอะไร ยกเว้นมันซ๊อตข้ามขดแบบไม่มาก อันนั้นก็ต้องลองต่อใช้ดูครับ  [c--c]

ขอคุณครับสำหรับอีก 1 เสียงเดียวจะลองว่าช๊อตกับแกนเหล็กหรือไม่อีกทีนะครับ....ขอบคุณครับ

[johnney_chivas]

ผมได้ผลการวัดไฟแล้วครับ ได้ดังนี้ครับ



น้า ๆ ว่า OPT ของผมยังปกติมั้ยครับแต่โดยความคิดอันน้อยนิดของผมคิดว่ามันยังปกติดีครับ........
ช่วยชี้แนะด้วยครับ......ขอบคุณครับ

 [pig6456] [pig6456] [pig6456]

[johnney_chivas]

อีกนิดครับผมลองวัดแกนเหล็กกับสายต่าง ๆ แล้วครับ ผล...ไม่ช๊อตกันครับ เริ่มมีหวังเพิ่มขึ้นอีกเล็กน้อย

ขอบคุณครับ...... [pig6456] [pig6456] [pig6456]

[RuNgPuEnGⓇ]

ผมได้ผลการวัดไฟแล้วครับ ได้ดังนี้ครับ



น้า ๆ ว่า OPT ของผมยังปกติมั้ยครับแต่โดยความคิดอันน้อยนิดของผมคิดว่ามันยังปกติดีครับ........
ช่วยชี้แนะด้วยครับ......ขอบคุณครับ

 [pig6456] [pig6456] [pig6456]

ความรู้หม้อเท่าหางลูกอ็อด ผมว่าปกติ จริงแล้วต้องขอขอบคุณผมจะเอาขู้มูลไปวัดเจ้าตัวนี้บ้าง  [laugh-raccoon] ว่ามันเป็นหม้ออะไรกันแน่  [c--c]

[gotgi³]

ผมได้ผลการวัดไฟแล้วครับ ได้ดังนี้ครับ



น้า ๆ ว่า OPT ของผมยังปกติมั้ยครับแต่โดยความคิดอันน้อยนิดของผมคิดว่ามันยังปกติดีครับ........
ช่วยชี้แนะด้วยครับ......ขอบคุณครับ

 [pig6456] [pig6456] [pig6456]

ฟันธงครับ สุขภาพแข็งแรงดีครับ สบายใจได้  [pig90102] [Cheers5] ต่อไปก็แก้ไขลายวงจรที่ขาดให้เรียบร้อยครับ เสียบหลอดดูการทำงานเลยครับ แล้วลองวัดไฟที่หลอด anode เทียบกราวด์ cathode เทียบกราวด์ control grid เทียบกราวด์ ดูว่ามันนำกระแสหรือเปล่า แล้วก้วัด plate voltage โดยวัด anode เทียบ cathode ดูครับ

[johnney_chivas]

ผมได้ผลการวัดไฟแล้วครับ ได้ดังนี้ครับ



น้า ๆ ว่า OPT ของผมยังปกติมั้ยครับแต่โดยความคิดอันน้อยนิดของผมคิดว่ามันยังปกติดีครับ........
ช่วยชี้แนะด้วยครับ......ขอบคุณครับ

 [pig6456] [pig6456] [pig6456]

ฟันธงครับ สุขภาพแข็งแรงดีครับ สบายใจได้  [pig90102] [Cheers5]

ขอขอบคุณทุก ๆ ท่านสำหรับคำชี้แนะนะครับ พรุ่งนี้คงจะเริ่มคืนสภาพของสุดใจผมหล่ะครับ....

อีกนิดนึงครับ...พอดีผมอ่านเจอจากใน HandBook ว่าการที่เราใส่ SW ไฟสูงเพื่อให้จุดใส้หลอดไปก่อนซักพักค่อยปล่อยไฟสูงเข้าวงจรจะช่วยยืดอายุหลอดใช่มั้ยครับ ?
ถ้าใช่ นอกจากช่วยยืดอายุหลอดจะมีผลอย่างอื่นอีกมั้ยครับ........ขอบคุณครับ

 [pig6456] [pig6456] [pig6456]

[johnney_chivas]

เมื่อคืนนั่งซ่อมเรียบร้อยแล้วครับ ลองเสียบหลอดชุดใหม่เข้าไป.....ดีแล้วครับมีเสียงออกปกติ  [pig80901]
แต่...ยังคาใจกับหลอดชุดเก่า
เป็นไงเป็นกันเสียซ่อมใหม่ เลยทำการเปลี่ยนเอาหลอดชุดเก่าที่มันช๊อตเสียบเข้าไปเพื่อทดสอบ ใจจริงอยากรู้ว่าหลอดไหนมันเสีย ปรากฏว่า.....เสียงออกปกติครับ  [thumbs-up-raccoon]
อ้าว....งงเลย  ไอ้ที่ว่าช๊อตมาเนี๊ย หม้อก็ไม่ไหม้หลอดก็ไม่เสียยังใช้งานได้ปกติ แต่ก็ยังไม่ว่างใจนะครับ หรือว่าผมไม่ควรใช้หลอดชุดเดิมรึเปล่าครับ...

ขอถามถึงกระทู้ที่แล้วเพิ่มอีกนิดนะครับที่ว่า...การที่เราใส่ SW ไฟสูงเพื่อให้จุดใส้หลอดไปก่อนซักพักค่อยปล่อยไฟสูงเข้าวงจรจะช่วยยืดอายุหลอดใช่มั้ยครับ ?
ถ้าใช่ นอกจากช่วยยืดอายุหลอดจะมีผลอย่างอื่นอีกมั้ยครับ........ขอบคุณครับ

 [pig6456] [pig6456] [pig6456]

[Alcohol]

สงสัยเจอเจ้าที่ลองของ...... laughhahaha
ผมก็นึกว่าหลอดช๊อตเสียแล้ว แต่หลอดไม่เสียก็ถือว่าเป็นโชคดี

การซ่อมครั้งนี้เปลี่ยนผู้ต้องสงสัยอะไร บรรยายให้ฟังกันบ้าง
เพราะจะได้เป็นความรู้กับผู้เยี่ยมชม

เรื่องการจ่ายไฟสูงให้กับหลอดในขณะที่ไส้หลอดยังไม่อุ่นพร้อมที่จะทำงานนั้น
หลาย ๆ ท่านบอกว่าจะทำให้หลอดมีอายุการใช้งานสั้นลง บางครั้งผมก็จะเอา CT ของชุดไฟสูงไปผ่านสวิทช์
เพื่อควบคุมการจ่ายไฟสูงให้กับหลอดเมื่อเห็นว่าหลอดพร้อมที่จะทำงาน

กับหลอด Direct Heat  (DHT) ซึ่งขาคาโถดกับไส้หลอดใช้ร่วมกัน
เมื่อไส้หลอดถูกจุด ไส้หลอดก็จะปล่อย electron ไปหา plate
และเมื่อเราจ่ายไฟสูงเข้าไปพร้อมกับการจุดไส้หลอด ผลปรากฏว่า ในระยะแรกที่หลอดยังไม่ร้อน
เราจะได้ยินเสียงฮัมกระจาย เสียงดังหึ่งเหมือนเครื่องบินผ่านหลังคาบ้าน

ประสบการณ์นี้จะเล่าให้ฟัง..... [pig90126]

เพราะผมดันยกแอมป์ 811 ไปให้มือสมัครเล่นฟัง
แค่ได้ยินเสียงหึ่งตอนเปิดเครื่อง เขาก็บอกว่าแอมป์มีอาการฮัมไม่ผ่าน QC เนื่องจากเราไม่ได้ใส่สวิทช์ไฟสูงไว้
อธิบายให้เข้าใจก็กลายเป็นเรื่องแก้ตัว

เข็ดจนตายไม่เอาอีกแล้ว
 [shock1] [shock1]

[johnney_chivas]

การซ่อมของผมครั้งนี้นับว่าเป็นโชคดีครับที่ไม่มีอะไรเสียหาย ทำเพียงแค่รื้อแผ่นปริ้นต์ออกมาขูดรอยไหม้ออกและต่อสายไฟเชื่อมวงจรเพิ่มอีกนิดหน่อยครับ
ไม่ได้ทำการเปลี่ยนอุปกรณ์ใด ๆ เพิ่มเติมเลยครับ แต่ก็เป็นบทเรียนถึงความมักง่ายที่ย่อมจะก่อให้เกิดความเสียหายให้เกิดขึ้นได้
ไม่ว่าจะเป็นการเสียเวลาและก็เสียเงินถ้ามีอุปกรณ์ใด ๆ เสีย และสุดท้ายเสียความรู้สึกถ้าของที่เรารักจากไปโดยไม่หวนกลับคืนมา

...เป็นสิ่งที่น่าเสียดายนะครับที่ผมไม่ได้มีโอกาสที่จะรู้จักกับ DIY ท่านอื่น ๆ จึงทำให้ไม่ได้มีโอกาสที่จะได้ฟังน้ำเสียงไพเราะจากแอมป์หลอดของท่านอื่น ๆ มั่ง
เพื่อที่จะนำมาเปรียบเที่ยบกับแอมป์ของผมเอง และจะได้นำข้อดีในด้านต่าง ๆ มาพัฒนาเพื่อให้แอมป์และผลงานต่าง ๆ ของผมดียิ่ง ๆ ขึ้นไป
จริง ๆ แล้วผมอยากลองฟังน้ำเสียงจากเครื่องเสียงของหลาย ๆ ท่านนะครับ แต่พอดีผมไม่รู้จักใครเลยที่เล่นเครื่องเสียงอยู่ที่เชียงใหม่นี้
และไม่เคยได้ยินเสียงของหลอดที่ว่าไพเราะกว่า พวก ไอซีหรือทรานซิสเตอร์หรือแม้แต่เฟต นั่นและครับเป็นเหตุที่ทำให้ผมได้ก้าวเข้ามาทำเครื่องหลอดเป็นของตนเอง
นอกเหนือจากการที่ชอบทางด้านอิเล็กทรอนิกส์และชอบทำเครื่องเสียงฟังเองอยู่แล้ว
จริง ๆ แล้วผมอาจพูดได้ว่ายังไม่รู้หรอกครับว่าแท้จริงแล้วเสียงจากแอมป์หลอดที่ว่าไพเราะนั้นเป็นอย่างไรเพราะว่า
ไม่เคยได้ยินเสียงหวาน ๆ จากแอมป์หลอดเครื่องอื่น นอกจากของที่ผมทำขึ้นมาเอง
เลยทำได้เพียงแค่ "ทำ" อยู่คนเดียวเพียงลำพังและ "ฟัง" กับคนรู้จักที่ชอบฟังเพลงเหมือนกัน แล้วนึกเอาเองว่า "มันเสียงดี"

พล่ามมาเยอะจากความรู้สึกที่แอบน้อยใจอยู่เล็กน้อยหมดเวลาซะล่ะ ว่าจะมาถามเรื่องของวิธีไบอัสซักหน่อยว่า หลาย ๆ ท่านมีวิธีการไบอัสกันแบบไหนบ้าง และแต่ละวิธีมีข้อดีข้อเสียและจะเกี่ยวข้องกับเสียงที่ได้เปล่งออกมาหรือไม่ ว่าแต่ละแบบจะให้เสียงไปในแนวทางไหน ฯลฯ
คือ....ผมมีเรื่องจะถามเกี่ยวกับหลอดมากมายเลยครับ ผมมองหาคนที่พร้อมจะให้คำปรึกษาเวลาผมเกิดคำถามต่าง ๆ นา ๆ
ผมเดินเข้ามาในวงการนี้โดยที่ไม่รู้อะไรเลยนอกจากใจที่มันเรียกร้องและที่ติดตัวมาอีกอย่างคือความรู้เพียงเล็กน้อยจากการที่ผมเรียนมาทางนี้เท่านั้น
หลายคนหาว่าผมบ้า...กลับไปทำอะไรที่เค้าไม่เล่นกันแล้ว แถมแพงซะด้วย วัตต์ก็น้อย และอีกสารพัดหลากหลายที่เอาเข้ามาเปรียบเที่ยบกับแอมป์สมัยนี้
มีเพียงสิ่งเดียวที่ทำให้ผมสามารถดมตะกั่วได้ทั้งวันอยู่กับมันไม่รู้เบื่อ คือ..ผมรักในสิ่งที่ผมทำซึ่งก็คือเครื่องเสียงนี่แหละ (ถึงแม้ว่าจะไม่รู้อะไรเกี่ยวกับมันเลยก็ตาม)
ผมดีใจนะครับที่ได้เข้ามาเป็นส่วนหนึ่งของบ้านหลังนี้ทำให้ผมได้มีกำลังใจที่ว่า ถ้าผมทำแอมป์หลอดขึ้นมาเองซักเครื่องหนึ่งแล้วมันไหม้...มันเสีย...ผมจะได้คำตอบจากทุก ๆ ท่านที่พร้อมจะให้คำปรึกษา

ขอบคุณครับ.... [res] [res] [res]

[tosa2k]

การซ่อมของผมครั้งนี้นับว่าเป็นโชคดีครับที่ไม่มีอะไรเสียหาย ทำเพียงแค่รื้อแผ่นปริ้นต์ออกมาขูดรอยไหม้ออกและต่อสายไฟเชื่อมวงจรเพิ่มอีกนิดหน่อยครับ
ไม่ได้ทำการเปลี่ยนอุปกรณ์ใด ๆ เพิ่มเติมเลยครับ แต่ก็เป็นบทเรียนถึงความมักง่ายที่ย่อมจะก่อให้เกิดความเสียหายให้เกิดขึ้นได้
ไม่ว่าจะเป็นการเสียเวลาและก็เสียเงินถ้ามีอุปกรณ์ใด ๆ เสีย และสุดท้ายเสียความรู้สึกถ้าของที่เรารักจากไปโดยไม่หวนกลับคืนมา

...เป็นสิ่งที่น่าเสียดายนะครับที่ผมไม่ได้มีโอกาสที่จะรู้จักกับ DIY ท่านอื่น ๆ จึงทำให้ไม่ได้มีโอกาสที่จะได้ฟังน้ำเสียงไพเราะจากแอมป์หลอดของท่านอื่น ๆ มั่ง
เพื่อที่จะนำมาเปรียบเที่ยบกับแอมป์ของผมเอง และจะได้นำข้อดีในด้านต่าง ๆ มาพัฒนาเพื่อให้แอมป์และผลงานต่าง ๆ ของผมดียิ่ง ๆ ขึ้นไป
จริง ๆ แล้วผมอยากลองฟังน้ำเสียงจากเครื่องเสียงของหลาย ๆ ท่านนะครับ แต่พอดีผมไม่รู้จักใครเลยที่เล่นเครื่องเสียงอยู่ที่เชียงใหม่นี้
และไม่เคยได้ยินเสียงของหลอดที่ว่าไพเราะกว่า พวก ไอซีหรือทรานซิสเตอร์หรือแม้แต่เฟต นั่นและครับเป็นเหตุที่ทำให้ผมได้ก้าวเข้ามาทำเครื่องหลอดเป็นของตนเอง
นอกเหนือจากการที่ชอบทางด้านอิเล็กทรอนิกส์และชอบทำเครื่องเสียงฟังเองอยู่แล้ว
จริง ๆ แล้วผมอาจพูดได้ว่ายังไม่รู้หรอกครับว่าแท้จริงแล้วเสียงจากแอมป์หลอดที่ว่าไพเราะนั้นเป็นอย่างไรเพราะว่า
ไม่เคยได้ยินเสียงหวาน ๆ จากแอมป์หลอดเครื่องอื่น นอกจากของที่ผมทำขึ้นมาเอง
เลยทำได้เพียงแค่ "ทำ" อยู่คนเดียวเพียงลำพังและ "ฟัง" กับคนรู้จักที่ชอบฟังเพลงเหมือนกัน แล้วนึกเอาเองว่า "มันเสียงดี"

พล่ามมาเยอะจากความรู้สึกที่แอบน้อยใจอยู่เล็กน้อยหมดเวลาซะล่ะ ว่าจะมาถามเรื่องของวิธีไบอัสซักหน่อยว่า หลาย ๆ ท่านมีวิธีการไบอัสกันแบบไหนบ้าง และแต่ละวิธีมีข้อดีข้อเสียและจะเกี่ยวข้องกับเสียงที่ได้เปล่งออกมาหรือไม่ ว่าแต่ละแบบจะให้เสียงไปในแนวทางไหน ฯลฯ
คือ....ผมมีเรื่องจะถามเกี่ยวกับหลอดมากมายเลยครับ ผมมองหาคนที่พร้อมจะให้คำปรึกษาเวลาผมเกิดคำถามต่าง ๆ นา ๆ
ผมเดินเข้ามาในวงการนี้โดยที่ไม่รู้อะไรเลยนอกจากใจที่มันเรียกร้องและที่ติดตัวมาอีกอย่างคือความรู้เพียงเล็กน้อยจากการที่ผมเรียนมาทางนี้เท่านั้น
หลายคนหาว่าผมบ้า...กลับไปทำอะไรที่เค้าไม่เล่นกันแล้ว แถมแพงซะด้วย วัตต์ก็น้อย และอีกสารพัดหลากหลายที่เอาเข้ามาเปรียบเที่ยบกับแอมป์สมัยนี้
มีเพียงสิ่งเดียวที่ทำให้ผมสามารถดมตะกั่วได้ทั้งวันอยู่กับมันไม่รู้เบื่อ คือ..ผมรักในสิ่งที่ผมทำซึ่งก็คือเครื่องเสียงนี่แหละ (ถึงแม้ว่าจะไม่รู้อะไรเกี่ยวกับมันเลยก็ตาม)
ผมดีใจนะครับที่ได้เข้ามาเป็นส่วนหนึ่งของบ้านหลังนี้ทำให้ผมได้มีกำลังใจที่ว่า ถ้าผมทำแอมป์หลอดขึ้นมาเองซักเครื่องหนึ่งแล้วมันไหม้...มันเสีย...ผมจะได้คำตอบจากทุก ๆ ท่านที่พร้อมจะให้คำปรึกษา

ขอบคุณครับ.... [res] [res] [res]

วันหลังขอเข้าไปฟังบ้างนะครับ ผมเองยังไม่มีแอมป์หลอดเลยสักตัวครับ ปีนี้ว่าจะประกอบให้ได้สักตัวครับ  [c--c]

[johnney_chivas]

การซ่อมของผมครั้งนี้นับว่าเป็นโชคดีครับที่ไม่มีอะไรเสียหาย ทำเพียงแค่รื้อแผ่นปริ้นต์ออกมาขูดรอยไหม้ออกและต่อสายไฟเชื่อมวงจรเพิ่มอีกนิดหน่อยครับ
ไม่ได้ทำการเปลี่ยนอุปกรณ์ใด ๆ เพิ่มเติมเลยครับ แต่ก็เป็นบทเรียนถึงความมักง่ายที่ย่อมจะก่อให้เกิดความเสียหายให้เกิดขึ้นได้
ไม่ว่าจะเป็นการเสียเวลาและก็เสียเงินถ้ามีอุปกรณ์ใด ๆ เสีย และสุดท้ายเสียความรู้สึกถ้าของที่เรารักจากไปโดยไม่หวนกลับคืนมา

...เป็นสิ่งที่น่าเสียดายนะครับที่ผมไม่ได้มีโอกาสที่จะรู้จักกับ DIY ท่านอื่น ๆ จึงทำให้ไม่ได้มีโอกาสที่จะได้ฟังน้ำเสียงไพเราะจากแอมป์หลอดของท่านอื่น ๆ มั่ง
เพื่อที่จะนำมาเปรียบเที่ยบกับแอมป์ของผมเอง และจะได้นำข้อดีในด้านต่าง ๆ มาพัฒนาเพื่อให้แอมป์และผลงานต่าง ๆ ของผมดียิ่ง ๆ ขึ้นไป
จริง ๆ แล้วผมอยากลองฟังน้ำเสียงจากเครื่องเสียงของหลาย ๆ ท่านนะครับ แต่พอดีผมไม่รู้จักใครเลยที่เล่นเครื่องเสียงอยู่ที่เชียงใหม่นี้
และไม่เคยได้ยินเสียงของหลอดที่ว่าไพเราะกว่า พวก ไอซีหรือทรานซิสเตอร์หรือแม้แต่เฟต นั่นและครับเป็นเหตุที่ทำให้ผมได้ก้าวเข้ามาทำเครื่องหลอดเป็นของตนเอง
นอกเหนือจากการที่ชอบทางด้านอิเล็กทรอนิกส์และชอบทำเครื่องเสียงฟังเองอยู่แล้ว
จริง ๆ แล้วผมอาจพูดได้ว่ายังไม่รู้หรอกครับว่าแท้จริงแล้วเสียงจากแอมป์หลอดที่ว่าไพเราะนั้นเป็นอย่างไรเพราะว่า
ไม่เคยได้ยินเสียงหวาน ๆ จากแอมป์หลอดเครื่องอื่น นอกจากของที่ผมทำขึ้นมาเอง
เลยทำได้เพียงแค่ "ทำ" อยู่คนเดียวเพียงลำพังและ "ฟัง" กับคนรู้จักที่ชอบฟังเพลงเหมือนกัน แล้วนึกเอาเองว่า "มันเสียงดี"

พล่ามมาเยอะจากความรู้สึกที่แอบน้อยใจอยู่เล็กน้อยหมดเวลาซะล่ะ ว่าจะมาถามเรื่องของวิธีไบอัสซักหน่อยว่า หลาย ๆ ท่านมีวิธีการไบอัสกันแบบไหนบ้าง และแต่ละวิธีมีข้อดีข้อเสียและจะเกี่ยวข้องกับเสียงที่ได้เปล่งออกมาหรือไม่ ว่าแต่ละแบบจะให้เสียงไปในแนวทางไหน ฯลฯ
คือ....ผมมีเรื่องจะถามเกี่ยวกับหลอดมากมายเลยครับ ผมมองหาคนที่พร้อมจะให้คำปรึกษาเวลาผมเกิดคำถามต่าง ๆ นา ๆ
ผมเดินเข้ามาในวงการนี้โดยที่ไม่รู้อะไรเลยนอกจากใจที่มันเรียกร้องและที่ติดตัวมาอีกอย่างคือความรู้เพียงเล็กน้อยจากการที่ผมเรียนมาทางนี้เท่านั้น
หลายคนหาว่าผมบ้า...กลับไปทำอะไรที่เค้าไม่เล่นกันแล้ว แถมแพงซะด้วย วัตต์ก็น้อย และอีกสารพัดหลากหลายที่เอาเข้ามาเปรียบเที่ยบกับแอมป์สมัยนี้
มีเพียงสิ่งเดียวที่ทำให้ผมสามารถดมตะกั่วได้ทั้งวันอยู่กับมันไม่รู้เบื่อ คือ..ผมรักในสิ่งที่ผมทำซึ่งก็คือเครื่องเสียงนี่แหละ (ถึงแม้ว่าจะไม่รู้อะไรเกี่ยวกับมันเลยก็ตาม)
ผมดีใจนะครับที่ได้เข้ามาเป็นส่วนหนึ่งของบ้านหลังนี้ทำให้ผมได้มีกำลังใจที่ว่า ถ้าผมทำแอมป์หลอดขึ้นมาเองซักเครื่องหนึ่งแล้วมันไหม้...มันเสีย...ผมจะได้คำตอบจากทุก ๆ ท่านที่พร้อมจะให้คำปรึกษา

ขอบคุณครับ.... [res] [res] [res]

วันหลังขอเข้าไปฟังบ้างนะครับ ผมเองยังไม่มีแอมป์หลอดเลยสักตัวครับ ปีนี้ว่าจะประกอบให้ได้สักตัวครับ  [c--c]

เชิญเลยครับจะได้มีเพื่อนเพิ่มอีก ร้านป๋อกะป่าน นะครับ แต่อาจจะไม่สะดวกเรื่องของห้องฟังเท่าไหร่นะครับเพราะว่า ห้องทำงาน ห้องฟังเพลง ห้องนอน รวมอยู่เป็นห้องเดียวกันครับ [laugh-raccoon]
หรือว่าน้าจะให้ผมยกไปฟังที่บ้านของน้าก็ได้เลยนะครับแจ้งมาได้เลย..... [yes-raccoon]
