ปรี...กบ ของผมกับ Series Pass Voltage Regulator PCB

[RuNgPuEnGⓇ]

ปรี...กบ กับ Series Pass Voltage Regulator
 ผมมานึกโทษตัวเอง ทำอะไรที่แตกแถวจากครูบาอาจารย์ ก็ต้องเจอปัญหาเอง แทนที่จะทำตาม ซึ่งปัญหาเหล่านั้นท่านได้แก้และทดลองให้เราหมดแล้ว ต้องขอบคุณกระทู้อาจารย์Electron กระทู้นี้ http://www.diyaudiovillage.net/index.php?topic=188.0 ในนั้นเต็มไปด้วยความรู้ ทิป เทคนิค วิธ๊การ ที่จะทำให้หลายท่านทำปรี Op-Amp ได้จนสำเร็จ ผมก็คนหนึ่ง
   แต่ประเด็นมันแปลกไปกว่าอาจารย์นั่นคือ ผมทำ PCB แยกออกเป็น 2 แผ่นเพื่อจะประกอบเข้ากับกล่อง








   สิ่งที่ผิดผลาด หม้อแปลงโวลท์สูง ใส่กล่องไม่ได้ ต้องใช้ 9V/CT/9V ซึ่งทำให้ปรับ แรงดันได้ไม่ถึง +12VDC  อีกเรื่องเป็นเรื่องใหญ่มากสำหรับนัก DIY คือเปลี่ยน Cap. และ IC Op-Amp ได้ไม่สะดวก  ต้องหมุนสกรูถึง 10 ตัวกว่าจะเอาออกมาเปลี่ยนแต่ละครั้ง

   ฉะนั้นระหว่างรอผลงานปรี Op-Amp  ของอาจารย์หลายๆท่านที่กำลังจะออกมา ผมขอแก้ตัวทำอันใหม่ ให้ Power Supply กับ Op-Amp อยู่ในบอร์ดเดียวกัน ก็เลยถือโอกาสทดลอง Series Pass Voltage Regulator ของ

[RuNgPuEnGⓇ]

 จากนั้นก็ทำ PCB ครับ เจาะรูด้วยสว่านเล็กๆ นี่ กลัวดอกหักมาก   [smi_ley] เจาะเสร็จก็ลงอุปกรณ์ครับ

[numz]

  [we're number 1] [we're number 1] [we're number 1] [))] [))]

[mannjuu]

อลังค์มากเลยครับน้า  รอชมครับ

[tfender]

เซียนตัวจริงมาแล้ว

[RuNgPuEnGⓇ]

 โชคดีเจอบอร์ดเก่าโบราณเลยถอด Resistor สีน้ำตาล มาใส่เรียกว่าแบบไหนจำไม่ได้เหมือนน้าหลายท่านได้บอกไว้ แต่หน้าตาคล้ายใน วอลลุ่ม GC ใส่หมดเลยทั้งภาค Power Supply และ Pre Amp Cap ของ Nip

 ตามวงจรนั้น Resistor บางตัวไม่ได้ตรงกับวงจรเพราะไม่มีนั่นเอง แต่หาค่าที่ใกล้เคียงใส่แทน
มีตัวที่ค่าไม่ตรง
Resistor ที่มีค่า 1K2 ใช้ 1K แทน
Capacitor ค่า 470uF/35VDC ใช้ 1800uF/35VDC
Capacitor ค่า 47uF/35VDC ใช้ 100uF/63VDC
Capacitor ค่า 4.7uF/35VDC ใช้ 22uF/50VDC
Zener 23V ผมใช้ 12V

  เนื่องจาก ตัว Zener Diode ใช้เป็นแรงดันอ้างอิงในการป้อนกลับให้ Tr ซึ่ง แรงดัน Output  ด้านลบ ที่ออกมา จะมีค่ามากกว่า Zener Diode อยู่ 3V และ ด้านบวกมากว่า 6V โดยประมาณ  ในส่วนนี้ ผมไม่ได้หาสาเหตุว่ามาได้อย่างไร ต้องรบกวนน้าท่านที่มีความรู้ด้านนี้ช่วยอธิบายเพิ่มเติมด้วยครับ

  จากวงจร ใช้ 23V แรงดันที่ออกมา -25.6V และบวก +29.9V  ผมใช้ 12V แรงดันที่ออกมา -15.6V และบวก +19.2V โอ้โห  [shock1] ปริ่มๆ จะทำลาย Op-amp เลย จะใช้ Zener 9V ของก็ไม่มี คิดว่าน่าจะได้ประมาณ -12V กับ +15V
  ผมหาวิธิที่จะทำให้ แรงดันด้านบวกมันลดลงหลายจุด โดยเปลี่ยน R903 เพิ่มขึ้นก็ไม่มีผล พาลให้ด้านลบลดลงไปด้วย ก็เลยคิดว่าเปลี่ยน R907 เป็น Bias ให้ BD139 โดยการเพิ่มขึ้น และพบว่า แรงดันด้านบวกที่เหมาะสม ณ ขณะที่มีโหลด อยู่ที่ค่า 68K+47K จะได้แรงดันไฟ +15.9V และเปลี่ยน ค่า R903 และ R904 เป็น 1 Ohm 3W  เป็นอันว่าใช้ค่า R คู่นี้เลยละกัน ก็จะได้แรงดัน -15.6VDC กับ +15.9VDC




[RuNgPuEnGⓇ]

 [shock1] ขอบคุณน้าnumz น้าmannjuu  น้าtfender นอนดึกนะครับ จริงๆแล้ว เรื่องของเรื่องมันเปลียน Opamp เล่นลำบากครับก็เลยทำอีกตัว [roll]

  ผมใช้ หม้อแปลงลูกเล็กครับ มี Pri 0-110, 0-110,G  / Sec 0-24, 0-5, 18-0-18 3 ชุด ไม่รู้ของเดิมใช้อะไรนักหนา ผมเลยจับขนานซะเลย [smi_ley] เสียบวัดไฟ ออกมา 19.2-0-19.3  [HAHAHA] แจ่มเลย

[tok_enet04]



[RuNgPuEnGⓇ]

 [res]น้าtok_enet04 ที่ยังเฝ้าบอร์ดด้วย  [heart_shell]

  และแล้วก็ถึงเวลาฟังเสียง ยกปรี 12at7 ออกครับ เอา ปรีกบ เสียบแทน  [c--c] ผมว่า.... เสียงมัน ยังไงบอกไม่ถูก ก็เลยไปชะโงกดูไกล้ๆ   พบว่ามันเป็น RC4558P ก็เลยไม่แปลกใจเท่าไหร่ เดี๋ยวค่อยรื้อตัวเดิมเอา 5532 มาลอง เป็นอันจบเรื่องปรีของผมเท่านี้ครับ ดูรูปตอนทดลองฟัง ต้องหาไม้มาทำกล่องให้ปรีกบสักวัน

[RuNgPuEnGⓇ]

 ผมมีไฟล์ลาย PCB ไปทดลองเล่นกัน คั่นเวลารองานอาจารย์ อันไม่สวยเท่าไหร่ครับ อันแรก เป็น PCB Power Supply

แผ่นหน้าตาอย่างนี้ผิดตรง Diode Bridge

[RuNgPuEnGⓇ]

 อีกแผ่นเป็นแผ่นที่แก้ไขข้อบกพร่องบางจุด จากที่ผมทำ และได้เอา LED2 ออกไป พร้อมกับแก้ลายวงจรตรงจุด Selector เพื่อให้ตรงกับสวิทซ์แบบ เลือก 2 ทาง 6 ขา

แผ่นหน้าตาอย่างนี้ผิดตรง Diode Bridge

[electron]

            [))]  แหล่มเรยยย... มีคนทำ pcb อีกคนละ ไว้ลองโปรเจ็คอื่นๆ เอามาลงอีกเน้อออ   (^o^)

[tnosomch]

แหล่มจริงๆครับ เปิดสอนการใช้โปรแกรมทำ PCB สักกระทู้ได้ไหมอ่าครับ ผมอยากทำเป็นมั่งครับอยากมากๆ  [Cheers5]

[igqsung]

  [))] แจ่มเรยครับน้ารุ่ง คนเก่งอยู่ไกล้ๆผมนี่เอง

[MonAudio]

c   output ตัวยาวมากครับน้า  ชอบ ๆ ๆ ๆ
เสียงน่าจะสุดยอดไปเลย  [Cheers5]

[tfender]

โชคดีเจอบอร์ดเก่าโบราณเลยถอด Resistor สีน้ำตาล มาใส่เรียกว่าแบบไหนจำไม่ได้เหมือนน้าหลายท่านได้บอกไว้ แต่หน้าตาคล้ายใน วอลลุ่ม GC ใส่หมดเลยทั้งภาค Power Supply และ Pre Amp Cap ของ Nip

 ตามวงจรนั้น Resistor บางตัวไม่ได้ตรงกับวงจรเพราะไม่มีนั่นเอง แต่หาค่าที่ใกล้เคียงใส่แทน
มีตัวที่ค่าไม่ตรง
Resistor ที่มีค่า 1K2 ใช้ 1K แทน
Capacitor ค่า 470uF/35VDC ใช้ 1800uF/35VDC
Capacitor ค่า 47uF/35VDC ใช้ 100uF/63VDC
Capacitor ค่า 4.7uF/35VDC ใช้ 22uF/50VDC
Zener 23V ผมใช้ 12V

  เนื่องจาก ตัว Zener Diode ใช้เป็นแรงดันอ้างอิงในการป้อนกลับให้ Tr ซึ่ง แรงดัน Output  ด้านลบ ที่ออกมา จะมีค่ามากกว่า Zener Diode อยู่ 3V และ ด้านบวกมากว่า 6V โดยประมาณ  ในส่วนนี้ ผมไม่ได้หาสาเหตุว่ามาได้อย่างไร ต้องรบกวนน้าท่านที่มีความรู้ด้านนี้ช่วยอธิบายเพิ่มเติมด้วยครับ

  จากวงจร ใช้ 23V แรงดันที่ออกมา -25.6V และบวก +29.9V  ผมใช้ 12V แรงดันที่ออกมา -15.6V และบวก +19.2V โอ้โห  [shock1] ปริ่มๆ จะทำลาย Op-amp เลย จะใช้ Zener 9V ของก็ไม่มี คิดว่าน่าจะได้ประมาณ -12V กับ +15V
  ผมหาวิธิที่จะทำให้ แรงดันด้านบวกมันลดลงหลายจุด โดยเปลี่ยน R903 เพิ่มขึ้นก็ไม่มีผล พาลให้ด้านลบลดลงไปด้วย ก็เลยคิดว่าเปลี่ยน R907 เป็น Bias ให้ BD139 โดยการเพิ่มขึ้น และพบว่า แรงดันด้านบวกที่เหมาะสม ณ ขณะที่มีโหลด อยู่ที่ค่า 68K+47K จะได้แรงดันไฟ +15.9V และเปลี่ยน ค่า R903 และ R904 เป็น 1 Ohm 3W  เป็นอันว่าใช้ค่า R คู่นี้เลยละกัน ก็จะได้แรงดัน -15.6VDC กับ +15.9VDC




บอร์ดภาคไฟของป๋า  ถ้าผมจะต้องการให้ออก   15-0-15  VDC   จะต้องทำอย่างไรบ้างครับ  สอนผมหน่อย  มือใหม่กำลังศึกษาครับ  ขอบคุณครับป๋า [res]

[RuNgPuEnGⓇ]

โชคดีเจอบอร์ดเก่าโบราณเลยถอด Resistor สีน้ำตาล มาใส่เรียกว่าแบบไหนจำไม่ได้เหมือนน้าหลายท่านได้บอกไว้ แต่หน้าตาคล้ายใน วอลลุ่ม GC ใส่หมดเลยทั้งภาค Power Supply และ Pre Amp Cap ของ Nip

 ตามวงจรนั้น Resistor บางตัวไม่ได้ตรงกับวงจรเพราะไม่มีนั่นเอง แต่หาค่าที่ใกล้เคียงใส่แทน
มีตัวที่ค่าไม่ตรง
Resistor ที่มีค่า 1K2 ใช้ 1K แทน
Capacitor ค่า 470uF/35VDC ใช้ 1800uF/35VDC
Capacitor ค่า 47uF/35VDC ใช้ 100uF/63VDC
Capacitor ค่า 4.7uF/35VDC ใช้ 22uF/50VDC
Zener 23V ผมใช้ 12V

  เนื่องจาก ตัว Zener Diode ใช้เป็นแรงดันอ้างอิงในการป้อนกลับให้ Tr ซึ่ง แรงดัน Output  ด้านลบ ที่ออกมา จะมีค่ามากกว่า Zener Diode อยู่ 3V และ ด้านบวกมากว่า 6V โดยประมาณ  ในส่วนนี้ ผมไม่ได้หาสาเหตุว่ามาได้อย่างไร ต้องรบกวนน้าท่านที่มีความรู้ด้านนี้ช่วยอธิบายเพิ่มเติมด้วยครับ

  จากวงจร ใช้ 23V แรงดันที่ออกมา -25.6V และบวก +29.9V  ผมใช้ 12V แรงดันที่ออกมา -15.6V และบวก +19.2V โอ้โห  [shock1] ปริ่มๆ จะทำลาย Op-amp เลย จะใช้ Zener 9V ของก็ไม่มี คิดว่าน่าจะได้ประมาณ -12V กับ +15V
  ผมหาวิธิที่จะทำให้ แรงดันด้านบวกมันลดลงหลายจุด โดยเปลี่ยน R903 เพิ่มขึ้นก็ไม่มีผล พาลให้ด้านลบลดลงไปด้วย ก็เลยคิดว่าเปลี่ยน R907 เป็น Bias ให้ BD139 โดยการเพิ่มขึ้น และพบว่า แรงดันด้านบวกที่เหมาะสม ณ ขณะที่มีโหลด อยู่ที่ค่า 68K+47K จะได้แรงดันไฟ +15.9V และเปลี่ยน ค่า R903 และ R904 เป็น 1 Ohm 3W  เป็นอันว่าใช้ค่า R คู่นี้เลยละกัน ก็จะได้แรงดัน -15.6VDC กับ +15.9VDC




บอร์ดภาคไฟของป๋า  ถ้าผมจะต้องการให้ออก   15-0-15  VDC   จะต้องทำอย่างไรบ้างครับ  สอนผมหน่อย  มือใหม่กำลังศึกษาครับ  ขอบคุณครับป๋า [res]

 ถ้าใส่ Zener 12V ก็จะได้ -15Vdc และ +18Vdc โดยประมาณ และเปลี่ยน R907 อยู่ที่ค่า 68K+47K จะได้แรงดันไฟ +15Vdc R ค่านี้น่าจะมีผลกับ Zener 12V ค่าเดียว  เดียวผมขอไปลอง Zener หลายๆตัว เดียวมาบอกครับว่า ได้แรงดันเท่าไหร่บ้าง  R แบ่งแรงดัน R913 R914 ดูอีกที คู่นี้จะส่งผลให้ซีกบวก เมื่อคืนฝันว่าลายวงจร Power ผิด ก็เลยมาดูครับผิดจริง  [shock1] โหไมซื้อหวยไม่ถูกอย่างนี้บ้างนี่  @~~@ เดียวไปแก้ก่อน  [thif]

[audiomania]

เยี่ยมครับ..  [thumb up]
มีโหมดระบบตรวจสอบวงจรระหว่างหลับอีก ไม่ธรรมดาจริงๆ..  [roll] แต่ก็พักผ่อนให้เต็มที่ดีกว่านะครับน้า ตื่นมาจะได้สดชื่นลุยต่อได้เรื่อยๆ  (^_^)

[RuNgPuEnGⓇ]

เยี่ยมครับ..  [thumb up]
มีโหมดระบบตรวจสอบวงจรระหว่างหลับอีก ไม่ธรรมดาจริงๆ..  [roll] แต่ก็พักผ่อนให้เต็มที่ดีกว่านะครับน้า ตื่นมาจะได้สดชื่นลุยต่อได้เรื่อยๆ  (^_^)

 [res] ขอบคุณครับ ตื่นมาชักผ้าครับ ฝนปรอยตลอด  มาแก้ตัววงจรนิดหนึ่ง
ผมก็มั่นใจว่า แปลงจากวงจรเลยไม่น่าผิด คงจะเผลอไปแก้ไขเองตอนวางตัว ตรง R901 R902 และ Diode



ตอนนี้แก้แล้ว ขอลบไฟล์ก่อนหน้านี้นะครับ มาวางใหม่ที่นี้ละกัน และแก้อีก GND ตรงกลางไม่มีทางเข้า |:(

[RuNgPuEnGⓇ]

 อีกแผ่น  |:(




 ผลการทดลอง
  ก่อนหน้านี้ ผมได้ลองเปลี่ยน R907 เพื่อปรับแรงดันไฟด้านบวกให้ลงมาใกล้กับด้านลบ ซึ่ง R ตัวดังกล่าวใช้ได้เฉพาะ Zener 12V หาเปลี่ยนไปเป็นค่าอื่น แรงดันที่ได้ก็จะไม่แปรผันตาม ฉะนั้นจึงเอา R1K ใส่เหมือนเดิม
  หากต้องการแรงดันด้านบวกให้ลดลง ก็ควรมาเล่นกับแรงดันอ้างอิงขอ ไบอัสป้อนกลับของด้านบวก นั้นก็คือ R913, R914 เมื่อไฟมันเกิน ผมจะลด R913 ลง เพื่อให้ Q909 ทำงานมากขึ้น ส่งผลให้ Q901 ทำงานน้อยลง แรงดันก็ลดลง เท่ากับด้านลบ เอาประมาณ 15Vdc
  จากการทดลองเปลี่ยน ได้ค่า R 11K7 ได้แรงดัน +15.69Vdc  ซึ่งด้านลบ  วัดได้ -15.63Vdc ใช้ ค่า 10K+220 Ohm และผมใอยากได้ R ตัวเดียว เอา 12K แทน แรงดันก็ไม่ใกล้ด้านลบ วัดไปวัดมาเจอ R 10K ค่ายึดวัดได้ 11K4 จึงเอามาแทนและได้แรงดัน ได้แรงดัน +15.43Vdc  ซึ่งด้านลบ  วัดได้ -15.31Vdc จริงแล้วมันมีสูตรคำนวณในการหาค่าต่างๆ แต่ผมลืมหมดแล้ว [roll] ฉะนั้นลองเปลี่ยนเอาง่ายดี

  จากนั้นผมได้ลองกับ Zener Diode ค่าต่างๆ โดยใช้ R913 = 11K4 เสียดายไม่มี 9V ในบ้านเลย



   จากนั้นก็ประกอบทุกอย่างเพื่อใช้งาน แต่เมื่อเปิดไฟเข้า LED1 ดับ วัดแรงดัน   +13.44Vdc  ซึ่งด้านลบ  วัดได้ -13.23Vdc  [shock1]   พบว่า LED1 ซ็อต คงมีผลจากการเปลี่ยนค่า R913 แต่ตั้งนานไม่พัง แรงดันตกคร่อม LED เกิน จึงเปลี่ยน R912 เป็น 220 Ohm หลอด LED จึงไม่ขาด หลอด LED ธรรมดาทั่วไปไม่ขาดนะครับ มาขาดเอา LED สีฟ้าซุปเปอร์ไบท์
ฉะนั้นค่าแรงดันอ้างอิงด้านลบเปลี่ยนไป จึงได้ค่าแรงดันมาใหม่ ได้แรงดัน +16.45Vdc  ซึ่งด้านลบ  วัดได้ -16.41Vdc  [unde_cided]
   ค่า R913 ที่ได้อาจจะใช้ไม่ได้กับทุกบอร์ด ที่มีค่าของส่วนประอื่นๆที่แตกต่างกัน แต่พอเป็นแนวทางได้ ฉะนั้นอ้างอิงอุปกรณ์จากวงจร ต้นแบบก่อน แล้วค่อยแก้ไข เปลี่ยนแปลงนะครับ (^o^)

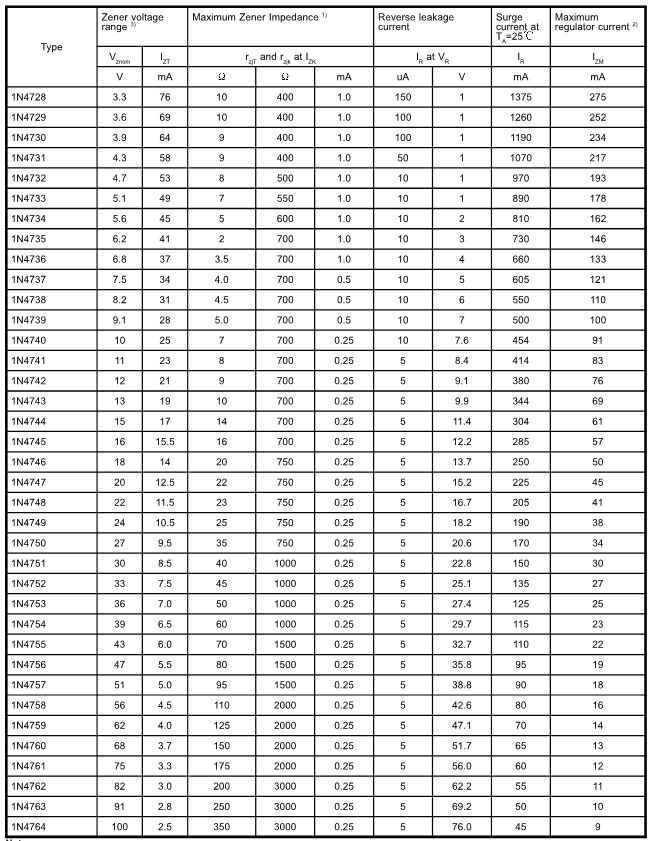

ตารางข้างล่างเป็นค่าแรงดัน Zener Diode เบอร์ต่างๆ

[tfender]

เยี่ยมครับ..  [thumb up]
มีโหมดระบบตรวจสอบวงจรระหว่างหลับอีก ไม่ธรรมดาจริงๆ..  [roll] แต่ก็พักผ่อนให้เต็มที่ดีกว่านะครับน้า ตื่นมาจะได้สดชื่นลุยต่อได้เรื่อยๆ  (^_^)

 [res] ขอบคุณครับ ตื่นมาชักผ้าครับ ฝนปรอยตลอด  มาแก้ตัววงจรนิดหนึ่ง
ผมก็มั่นใจว่า แปลงจากวงจรเลยไม่น่าผิด คงจะเผลอไปแก้ไขเองตอนวางตัว ตรง R901 R902 และ Diode



ตอนนี้แก้แล้ว ขอลบไฟล์ก่อนหน้านี้นะครับ มาวางใหม่ที่นี้ละกัน

 [))] [))] [))]

[onepiece01]

สุโค่ย [thumb up] [))]

[mannjuu]

Research เองทำเอง มีแนวทางเป็นของตัวเอง สุดยอดครับ นับถือ  [res] [res]

หมู่บ้านเรามีแต่คนเก่งๆทั้งนั้นเลย  [smi_ley] [smi_ley]

[tnosomch]

น้าใช้ Program อะไรทำครับ จะได้ไปหาตำรามาศึกษามั่ง  [))]

[audiomania]

น่าจะเป็น Eagle ครับ พิมพ์นิยมออกงานได้ไม่แพ้ Protel เลย ขึ้นกับแต่ล่ะท่านจะถนัดครับ  [thumb up]

[CreÃte_Lek ♫]

น้าใช้ Program อะไรทำครับ จะได้ไปหาตำรามาศึกษามั่ง  [))]

ผมถนัดใช้สองโปรแกรมครับ พี่สมชาย  ใช้ง่าย สะดวก และ รวดเร็ว  ที่สำคัญ โปรแกรมจะตรวจสอบเรื่องความปลอดภัย และ จี่ฮัมให้ด้วย  โปรแรก ชื่อ โปรเฉย  โปรสองก็ โปรสรรเสริญ คุ้นมั้ย  ตอนนี้กำลังหาโปรสาม ซึ่งน่าจะเป็น โปรแว่น   [HAHAHA]

[audiomania]

น้าใช้ Program อะไรทำครับ จะได้ไปหาตำรามาศึกษามั่ง  [))]

ผมถนัดใช้สองโปรแกรมครับ พี่สมชาย  ใช้ง่าย สะดวก และ รวดเร็ว  ที่สำคัญ โปรแกรมจะตรวจสอบเรื่องความปลอดภัย และ จี่ฮัมให้ด้วย  โปรแรก ชื่อ โปรเฉย  โปรสองก็ โปรสรรเสริญ คุ้นมั้ย  ตอนนี้กำลังหาโปรสาม ซึ่งน่าจะเป็น โปรแว่น   [HAHAHA]

อุ๊ย.. คุ้นๆ

[mannjuu]

พวกพี่ๆมี Pro กัน

พวกผมเลยต้องรอ Promotion ครับ  [phok] [phok]

[RuNgPuEnGⓇ]

น่าจะเป็น Eagle ครับ พิมพ์นิยมออกงานได้ไม่แพ้ Protel เลย ขึ้นกับแต่ล่ะท่านจะถนัดครับ  [thumb up]

 [))] ถูกต้องครับ

[CreÃte_Lek ♫]

พวกพี่ๆมี Pro กัน

พวกผมเลยต้องรอ Promotion ครับ  [phok] [phok]

  หัดซิครับ พวกโปรแกรมเมอร์เก่งๆกันทั้งนั้นเลย  คุณ ฉัตรชัยก็ ไอทีนะ   [smi_ley]
