ผู้เขียน หัวข้อ: 2 Mini Amp Circuit สำหรับแท่นอะครีลิค ครับ  (อ่าน 20936 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
2 Mini Amp Circuit สำหรับแท่นอะครีลิค ครับ
« เมื่อ: 29 สิงหาคม 2011, 12:05:40 AM »
 [roll] ด้วยความมันมือ ทำแท่นเผื่อจะทำแอมป์แต่ ยังหาหลอดไม่ได้ก็เลยจะถามว่าระหว่าง 12AU7 SE กับ 6BM8 ตัวไหนเด่นในเรื่องไดบ้าง ผมจะเอามาใส่แท่นนี้


แท่นนี้ดัดแปลงได้อีกครับทั้งเปลี่ยนหม้อ OPT เจาะใส่หลอดอีกหลอด แต่เลือกไม่ถูกระหว่าง 2 วงจรข้างล่างนี้ [c--c]

วงจร 12AU7 SE ของน้าtfender http://tfender.multiply.com/journal/item/11

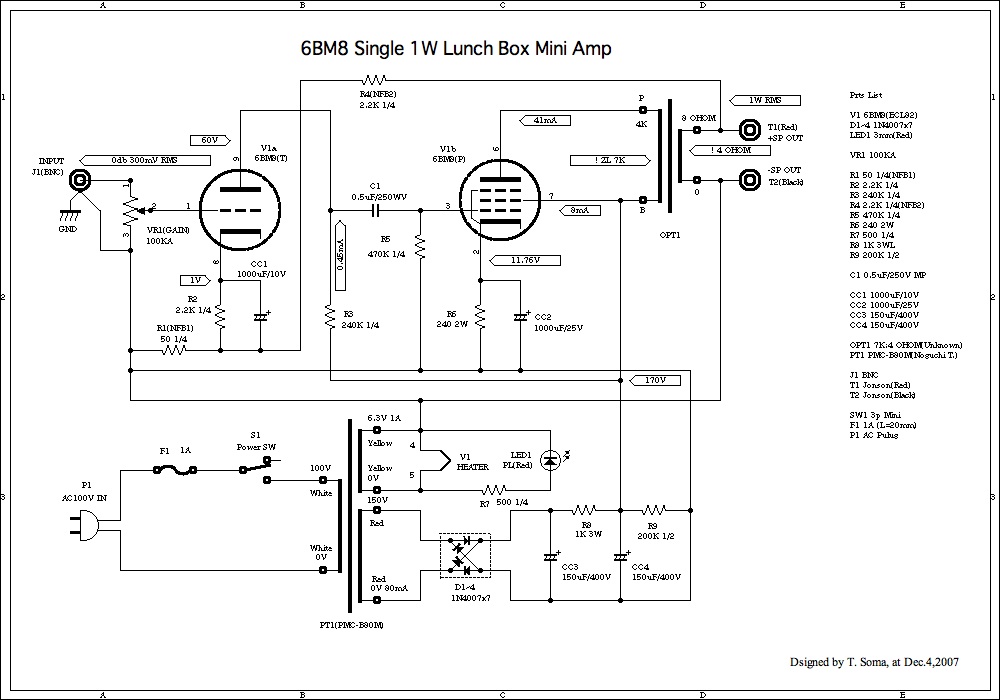

วงจร 6BM8


« แก้ไขครั้งสุดท้าย: 15 กันยายน 2011, 02:12:35 PM โดย rung3152 »

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 50380
  • ถูกใจกด Like+ 1327
  • เพศ: ชาย
  • DHT Crazy Club
Re: แนะนำ 2 Mini Amp Circuit สำหรับแท่นนี้ด้วยครับ
« ตอบกลับ #1 เมื่อ: 29 สิงหาคม 2011, 01:28:15 AM »
มีอะไรอยู่ก็ลุยเลยครับ คุณรุ่ง [smi_ley]
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ numz

  • ทีมพาออกทะเล !
  • Hero Member
  • *****
  • กระทู้: 5263
  • ถูกใจกด Like+ 49
  • เพศ: ชาย
  • หุ่นไล่กา !
Re: แนะนำ 2 Mini Amp Circuit สำหรับแท่นนี้ด้วยครับ
« ตอบกลับ #2 เมื่อ: 29 สิงหาคม 2011, 01:42:33 AM »
กางมุ้งรอแล้วคับ @~~@
fart-raccoon ข้อมูลติดต่อจ๊ะ

หากล่วงเกินใครไปขออภัยด้วยเพราะช่วงนี้.... กุติสแตก!

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #3 เมื่อ: 29 สิงหาคม 2011, 02:14:25 AM »
 [roll]ผมลืมไป หลอด 12AU7 กำลังเดินทางมา 2 หลอด ถ้าอย่างนั้น เอา 12AU7 SE ก่อนเลย



จากนั้นก็นำมาประกอบเชื่อมอะครีลิค เอาให้แน่นแข็งแรงไม่กลัวเลอะเพราะจะพ่นสีอยู่แล้ว



จากนั้นก็เอาหม้อแปลง และหลอด มาวางและออกแบบ และเจาะ








และต้องหาตะไบมาขัดลบเหลี่ยมลบมุม รวมถึงเจาะเพิ่มเติม แล้วค่อยเอาไปพ่นสี วันนี้ได้แค่นี้ครับ [roll]

« แก้ไขครั้งสุดท้าย: 25 ธันวาคม 2011, 10:06:59 PM โดย Rung »

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 50380
  • ถูกใจกด Like+ 1327
  • เพศ: ชาย
  • DHT Crazy Club
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #4 เมื่อ: 29 สิงหาคม 2011, 02:31:35 AM »
เขียนเยอะๆครับ หากถูกใจ และ เป็นประโยชน์ต่อเพื่อนสมาชิกมากผมยินดีจะมอบรางวัลเป็นอุปกรณ์ดีไอวายเอาไปอัพเกรดเครื่องนี้ด้วย  [heart_shell]
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ วัยรุ่นเลบานอน?

  • Sr. Member
  • ****
  • กระทู้: 319
  • ถูกใจกด Like+ 6
  • เเก๊งค์เเมวเหมียวหมูดำ
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #5 เมื่อ: 29 สิงหาคม 2011, 02:37:17 AM »
จำได้ว่า เคยไปหาอะครีลิคหนาๆที่บ้านเพื่อน ถามราคานี่เเทบทรุด  [Rabb_cry]  อยากถามน้าว่าใช้อะครีลิคกี่มิลครับดูเเข็งเเรงดี (^_^)
Contact Us
ถ้าต้องเลือกระหว่าง "นกไร้ขา" กับ "นกไร้ปีก" เธอจะเป็นอะไร?

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 50380
  • ถูกใจกด Like+ 1327
  • เพศ: ชาย
  • DHT Crazy Club
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #6 เมื่อ: 29 สิงหาคม 2011, 03:13:39 AM »
 ดูจากความหนาประมาณ 5-6 mm ครับ  ถ้าไปร้านที่ขายอคิลิค แนะนำให้ซื้อเศษในขนาดที่เราพอใช้งานได้ หากต้องตัดแผ่นเต็ม แพงแน่นอนครับ
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #7 เมื่อ: 29 สิงหาคม 2011, 03:25:38 AM »
เขียนเยอะๆครับ หากถูกใจ และ เป็นประโยชน์ต่อเพื่อนสมาชิกมากผมยินดีจะมอบรางวัลเป็นอุปกรณ์ดีไอวายเอาไปอัพเกรดเครื่องนี้ด้วย  [heart_shell]


 [res] ผมจะพยายาม [roll] เพราะช่วงนี้โดนตามงาน SGA อยู่

 ได้แท่นมาแล้วก็พ่นสีละครับ ชั้นแรกพ่นบางๆ ปล่อยให้แห้ง แล้วไปไปขัดกระดาษทราย เบอร์ 400 ตามด้วย 800 และ 1500 พ่นทับรอบแรก ปล่อยให้แห้ง พ่นทับอีกที ก็ได้มาเป็นแบบนี้




ทดลองวางหม้อ ทั้ง 3 ลูก หลอด 2 หลอด และ 2 Cap



จากนั้นก็เอาหม้อแปลง Power ไปพ่นสี รวมถึงจับพวก SW ,RCA, VR Socket หลอดมายึดน็อตดู




แต่ผมจะลองทำ 12AU7 SE ก็ต้องเจาะเพิ่มอีกรู ดูเหมือนหลอดจะเข้าไกล้หม้อเข้าไปอีก แต่อาจารย์ได้บอกไว้ว่า เอาสวยเข้าไว้มีปัญหาเดี๋ยวค่อยว่ากัน [roll]




« แก้ไขครั้งสุดท้าย: 25 ธันวาคม 2011, 10:15:45 PM โดย Rung »

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #8 เมื่อ: 29 สิงหาคม 2011, 03:31:15 AM »
ดูจากความหนาประมาณ 5-6 mm ครับ  ถ้าไปร้านที่ขายอคิลิค แนะนำให้ซื้อเศษในขนาดที่เราพอใช้งานได้ หากต้องตัดแผ่นเต็ม แพงแน่นอนครับ


ของผม 5mm เอาขนาดไปให้เอาตัดเลยครับแล้วเรามาเจาะเอง ตกตารางฟุต 75บาท เขาจะคำนวณพื้นที่ทั้งหมดที่ตัดให้เราแล้วปัดให้ได้ลงท้าย 1/2ฟุต

ทำตำแหน่งเจารูเพิ่มครับ หลอดเกือบจะกอดคอหม้อแปลงอยู่แล้ว แต่ไม่ไเป็นไรครับ งานอะครีลิค เจาะง่ายแก้ไขง่าย [roll]



หม้อแปลงที่ใช้งานนี้ดูเหมือนจะตัวเล็กไปหน่อยแต่ก็ลองดู
Pri   : 0-220-240
Sec : 0-160 /150mA
      : 0-19 /0.9A
      : 0-19 /0.9A
      : 0-10 /1.5A

คิดว่า 160 โวลท์ หากผ่านบริดจ์ไดโอด น่าจจะได้ถึง 226 โวลท์ ส่วนจุดใส้หลอดหากไม่พอต้อง ใช้จุด DC



สำหรับหม้อ OPT ผมจับหม้อแปลงธรรมดามาเป็นหนูลองยา จากไอเดียนี้
 มือใหม่ที่หาหม้อแปลงโดยตรงไม่ได้ ก็เอา หม้อแปลง 220 ที่มีไฟออกขาต่างๆมาทำได้
Pri    :  220VAC :
Sec  : 9VAC     ได้อัตราส่วน  24.44:1    ที่โหลด 8 Ohm 24.44*24.44*8 ก็จะได้ OPT  4.778K
       : 12VAC   ได้อัตราส่วน  18.33:1    ที่โหลด 8 Ohm 18.33*18.33*8 ก็จะได้ OPT  2.688K
       : 15VAC   ได้อัตราส่วน  14.66:1    ที่โหลด 8 Ohm 14.66*14.66*8 ก็จะได้ OPT  1.719K
ถ้าอย่างนี้
 หม้อแปลง Input 220VAC   มีขาออก 0 - 9 - 12  สามารถใช้แทน OPT Pri 2.3K - 2.7K  Sec 0 - 4 - 8 Ohm

ฉะนั้นหม้อที่ผมมี
Pri   : 0-115
      : 0-115
Sec : 0-11  จะได้ อัตราส่วน 20.9:1  ที่โหลด 8 Ohm 20.9*20.9*8  ก็จะได้ OPT  3.494K
เอามาลองดูก่อน  [smi_ley] และไม่เรียงเหล็กใหม่เพราะเล่นวานิชเเต็มเหล็กเลย ถ้าใช้ไม่ได้ก็มี ตัวสำรองอีก



« แก้ไขครั้งสุดท้าย: 25 ธันวาคม 2011, 10:20:39 PM โดย Rung »

ออฟไลน์ Alcohol

  • Hero Member
  • *****
  • กระทู้: 11459
  • ถูกใจกด Like+ 225
  • เพศ: ชาย
  • อนิจจัง ทุกขัง อนัตตา
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #9 เมื่อ: 29 สิงหาคม 2011, 06:15:21 AM »
เรื่องการเชื่อมแผ่นอะคิลิก ไม่ทราบว่าใช้น้ำยาอะไร หาซื้อได้แถวไหน
ผมไม่มีความรู้เรื่องนี้เลยครับ
 [clap hand2]
ข้อมูลของผม Please CLICK Here !!!!

ออฟไลน์ electron

  • Hero Member
  • *****
  • กระทู้: 3289
  • ถูกใจกด Like+ 216
  • >> diy lover <<
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #10 เมื่อ: 29 สิงหาคม 2011, 07:23:58 AM »

             [thumb up] วันนี้ทำเล็กๆ... วันหน้าคงจะทำใหญ่ๆแน่เรยย ... รอชมครับ

เรื่องการเชื่อมแผ่นอะคิลิก ไม่ทราบว่าใช้น้ำยาอะไร หาซื้อได้แถวไหน
ผมไม่มีความรู้เรื่องนี้เลยครับ
 [clap hand2]

     ขอตอบน้าอัลกอฮอล์... เรียกว่า Concentrated จ้าหาซื้อได้ที่ร้านเครื่องเขียน "บางร้าน" เท่านั้น แต่... ที่ศึกษาภัณฑ์มีแน่นอน(เพิ่งไปซื้อมาใช้)บอกว่าต้องการน้ำยาเชื่อมพลาสติค ครับ

ออฟไลน์ Alcohol

  • Hero Member
  • *****
  • กระทู้: 11459
  • ถูกใจกด Like+ 225
  • เพศ: ชาย
  • อนิจจัง ทุกขัง อนัตตา
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #11 เมื่อ: 29 สิงหาคม 2011, 07:38:41 AM »

             [thumb up] วันนี้ทำเล็กๆ... วันหน้าคงจะทำใหญ่ๆแน่เรยย ... รอชมครับ

เรื่องการเชื่อมแผ่นอะคิลิก ไม่ทราบว่าใช้น้ำยาอะไร หาซื้อได้แถวไหน
ผมไม่มีความรู้เรื่องนี้เลยครับ
 [clap hand2]

     ขอตอบน้าอัลกอฮอล์... เรียกว่า Concentrated จ้าหาซื้อได้ที่ร้านเครื่องเขียน "บางร้าน" เท่านั้น แต่... ที่ศึกษาภัณฑ์มีแน่นอน(เพิ่งไปซื้อมาใช้)บอกว่าต้องการน้ำยาเชื่อมพลาสติค ครับ

ขอขอบคุณครับ ทีแรกนึกว่าใช้กาวที่เป็นขวด ราคาหลอดละ 20 บาท เสียอีก
 [res]
ข้อมูลของผม Please CLICK Here !!!!

ออฟไลน์ YoungOne

  • Hero Member
  • *****
  • กระทู้: 1049
  • ถูกใจกด Like+ 18
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #12 เมื่อ: 29 สิงหาคม 2011, 08:12:33 AM »

             [thumb up] วันนี้ทำเล็กๆ... วันหน้าคงจะทำใหญ่ๆแน่เรยย ... รอชมครับ

เรื่องการเชื่อมแผ่นอะคิลิก ไม่ทราบว่าใช้น้ำยาอะไร หาซื้อได้แถวไหน
ผมไม่มีความรู้เรื่องนี้เลยครับ
 [clap hand2]

     ขอตอบน้าอัลกอฮอล์... เรียกว่า Concentrated จ้าหาซื้อได้ที่ร้านเครื่องเขียน "บางร้าน" เท่านั้น แต่... ที่ศึกษาภัณฑ์มีแน่นอน(เพิ่งไปซื้อมาใช้)บอกว่าต้องการน้ำยาเชื่อมพลาสติค ครับ

ขอขอบคุณครับ ทีแรกนึกว่าใช้กาวที่เป็นขวด ราคาหลอดละ 20 บาท เสียอีก
 [res]
น่าจะเป็นน้ำยาตัวเดียวกับที่น้า ElectroN หาซื้อได้ตามร้ายที่ขายเครื่องมือช่างทำเงิน-ทอง ฝั่งตรงข้ามร้าน ES ก็มีครับ

ออฟไลน์ JP74

  • DAV Staff
  • Hero Member
  • *****
  • กระทู้: 2659
  • ถูกใจกด Like+ 99
  • !!! aLwaYs LeaRniNg !!!
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #13 เมื่อ: 29 สิงหาคม 2011, 08:13:52 AM »
กาวขวด น้ำใส ๆ เหมือนทินเนอร์ ก็ใช้ดีนะพี่

ผมซื้อจากร้านอคีลิค แต่ลืมปิดฝา 2 ชั้น แห้งระเหยทุกที ใช้ยังไม่ถึง 20% เร๊ยยค๊าบบ [c--c]

ออฟไลน์ tnosomch

  • Hero Member
  • *****
  • กระทู้: 1358
  • ถูกใจกด Like+ 59
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #14 เมื่อ: 29 สิงหาคม 2011, 08:38:34 AM »
ทำกล่องได้แหล่มมากเลยครับ  [))]

ออฟไลน์ tfender

  • Hero Member
  • *****
  • กระทู้: 5069
  • ถูกใจกด Like+ 100
  • เพศ: ชาย
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #15 เมื่อ: 29 สิงหาคม 2011, 10:53:48 AM »
[roll]ผมลืมไป หลอด 12AU7 กำลังเดินทางมา 2 หลอด ถ้าอย่างนั้น เอา 12AU7 SE ก่อนเลย เดียวเจาะเพิ่มอีก 1 รู เท้าความไปถึงการทำกล่องสักเล็กน้อย



จากนั้นก็นำมาประกอบเชื่อมอะครีลิค เอาให้แน่นแข็งแรงไม่กลัวเลอะเพราะจะพ่นสีอยู่แล้ว



จากนั้นก็เอาหม้อแปลง และหลอด มาวางและออกแบบ และเจาะ








และต้องหาตะไบมาขัดลบเหลี่ยมลบมุม รวมถึงเจาะเพิ่มเติม แล้วค่อยเอาไปพ่นสี วันนี้ได้แค่นี้ครับ [roll]




ป๋ารุ่ง ภาคหน้า  เปลี่ยนเป็น  หลอด 5965  หรือ  12AT7  นะครับ  แล้วปรับไฟลดเกรนดูนะครับ   วงจรนี้ไม่ใช่เป็นของผมหรอกครับ  ผมก็ทำตามวงจรเก่าเขาเพียงแต่มาวาดใหม่ให้ผมดูง่ายขึ้นเท่านั้นอ่ะครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 50380
  • ถูกใจกด Like+ 1327
  • เพศ: ชาย
  • DHT Crazy Club
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #16 เมื่อ: 29 สิงหาคม 2011, 11:04:36 AM »


[/quote]

ป๋ารุ่ง ภาคหน้า  เปลี่ยนเป็น  หลอด 5965  หรือ  12AT7  นะครับ  แล้วปรับไฟลดเกรนดูนะครับ   วงจรนี้ไม่ใช่เป็นของผมหรอกครับ  ผมก็ทำตามวงจรเก่าเขาเพียงแต่มาวาดใหม่ให้ผมดูง่ายขึ้นเท่านั้นอ่ะครับ
[/quote] เปิดคอร์สสอนวาดมั่งดิ  อ. ตั้ม
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #17 เมื่อ: 29 สิงหาคม 2011, 06:31:31 PM »




ป๋ารุ่ง ภาคหน้า  เปลี่ยนเป็น  หลอด 5965  หรือ  12AT7  นะครับ  แล้วปรับไฟลดเกรนดูนะครับ   วงจรนี้ไม่ใช่เป็นของผมหรอกครับ  ผมก็ทำตามวงจรเก่าเขาเพียงแต่มาวาดใหม่ให้ผมดูง่ายขึ้นเท่านั้นอ่ะครับ
[/quote] เปิดคอร์สสอนวาดมั่งดิ  อ. ตั้ม
[/quote]

ใช้ตัวนี้เป็นภาคหน้าเลยได้ไหม  [roll]


 [thif]ไปเดินเล่นตลาดนัดคลองถมก่อนเผื่อจะได้ ของเล่นเล็กๆน้อยๆ

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #18 เมื่อ: 30 สิงหาคม 2011, 11:21:45 PM »

พ่นสีกล่องตอนเย็นรอสีแห้งสัก 1 คืนระหว่างนี้แอบไปดูพี่ใหญ่ ลุย โคลน  [thif] [roll-eyes]
« แก้ไขครั้งสุดท้าย: 25 ธันวาคม 2011, 10:22:59 PM โดย Rung »

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #19 เมื่อ: 04 กันยายน 2011, 07:12:23 PM »
เมื่อสีแห้งแล้ว ก็ทำการ ประกอบ หม้อแปลง ซ็อกเก็ต ขั่วต่างๆ แต่ยังไม่มีขั่วลำโพง และไปรื้อเอากล้องโบราณ eos 350d มาลองเล่นซะหน่อย แต่เลนส์เป็นฝ้านิดหน่อย
จับหงายท้อง

จากนั้นก็ไปถอดเอา Cap จากปรีหลอดตัวเก่า


  จากนั้นเดินสายกราว์ด แอบจำของน้าๆมา  [roll] สายไฟจุดใส้หลอด 0-10VAC ตีเกลียวนั้นนะแน่นสุดแล้ว [HAHAHA] และใส่ R 100 Ohm ไฟใส้หลอดลงกราว์ด  เดินสาย Power ไปผ่านสวิทซ์  เดินสายไฟสูงโดยใช้ไดโอดบริจด์ จาก 0-160 VAC โดยใช้ CRCRC

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #20 เมื่อ: 04 กันยายน 2011, 07:23:09 PM »
มาดูชัดๆ  [roll] ผิดตรงไหนทักเลยนะครับ สายต่อไฟจุดใส้หลอด และไฟสูง และ ขั่ว RCA


อันนี้เป็นจุดเชื่อมต่อของขา 12AU7 และขาจุดใส้หลอด



ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #21 เมื่อ: 04 กันยายน 2011, 07:49:25 PM »
ใช้เวลานานเหมือนกันกว่าจะเดินสายทั้งหมดเสร็จ  [roll] แต่ก็เสร็จจนได้ [HAHAHA] [HAHAHA] [HAHAHA]
ในส่วนของภาคแรงดันไฟสูง


ทำการต่อ RC ต่างๆ ค่อนข้างยากเหมือนกันครับ


และในส่วนของหม้อแปลงที่ใช้เป็น OPT


ภาพโดยรวมก็ดูรกเหมือนกันนะครับ  [roll]
« แก้ไขครั้งสุดท้าย: 04 กันยายน 2011, 08:02:00 PM โดย rung3152 »

ออฟไลน์ ArtFish

  • DAV Staff
  • Hero Member
  • *****
  • กระทู้: 1276
  • ถูกใจกด Like+ 80
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #22 เมื่อ: 04 กันยายน 2011, 10:17:02 PM »
ชอบสายสีชมพูครับหวานมากๆครับ [))]
ที่อยู่ติดต่อครับ  <br />http://www.diyaudiovillage.net/index.php?topic=155.0

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #23 เมื่อ: 04 กันยายน 2011, 10:45:41 PM »
ชอบสายสีชมพูครับหวานมากๆครับ [))]


 [res] THAI WONDERFUL 600V 105 .c  20AWG ได้จากตลาดนัดครับ แบ่งขายโลละ 180 บาทถ้าจำไม่ผิด

  มาดูหลายๆมุม ก่อนที่จะวัดไฟจุดต่างๆ และค่อยเก็บสาย




« แก้ไขครั้งสุดท้าย: 04 กันยายน 2011, 10:50:01 PM โดย rung3152 »

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 50380
  • ถูกใจกด Like+ 1327
  • เพศ: ชาย
  • DHT Crazy Club
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #24 เมื่อ: 04 กันยายน 2011, 10:56:26 PM »
ทำไมไส้หลอดต้องบิดตีเกลียวด้วยครับ  แค่สงสัยเฉยๆครับ  [unde_cided]
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ RuNgPhUnGⓇ

  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 9099
  • ถูกใจกด Like+ 585
  • Emergency :[img width=800 height=600]
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #25 เมื่อ: 04 กันยายน 2011, 11:23:44 PM »
ทำไมไส้หลอดต้องบิดตีเกลียวด้วยครับ  แค่สงสัยเฉยๆครับ   [unde_cided]


   ผมเข้าใจว่าถ้าไฟจุดใส้หลอดพันตีเกลียวกันจะลดฮัมได้ในกรณี จุดAC แต่ผมว่ามันไม่สวยเลยพันเกลียวอะครับ แต่ขอลองให้มันดังดูก่อน อีกอย่างจะทำใหม่ด้วยตรงนี้ เพราะมันโค้งไม่สวยเลย  วัดไฟมาแล้วครับ เอาเป็น คำอธิบายก่อนวงจรเดียวไว้ทีหลัง  [HAHAHA] [HAHAHA]

   จากไฟบ้าน 228VAC ไฟจุดใส้หลอดวัดได้ 11.2VAC  ไฟสูงก่อนเข้าบริจด์ 155VAC ผ่านบริจด์มาแล้วได้ตรง C ตัวแรก 199VDC  C ตัวที่ 2 วัดได้ 177VDC และตัวที่ 3 วัดได้ 176VDC  ขา 1/6 หลอด 12AT7 วัดได้ 149VDC และขา 3/8 วัดได้ 1.8VDC

   ส่วนหลอด 12AU7 ทั้ง 2 หลอด ขา 1/6 วัดได้ 177VDC ขา 3/8 วัดได้ 7.7VDC
  จากนั้น ก็ต่อสายสัญญาณ สายลำโพงปรากฎว่า เงีบบกริบ  [HAHAHA] แล้วก็เช็คดูใหม่  |:( อินพุททำซีเล็คเตอร์ไว้ ทีนี้ก็เปิดอีกรอบ  [yahoo] yahoo1 ร้องเพลงแล้ว
ทีนี้ก็ปล่อยร้องเพลงไปถ่ายรูปด้วย

« แก้ไขครั้งสุดท้าย: 04 กันยายน 2011, 11:39:43 PM โดย rung3152 »

ออฟไลน์ ฅนหระรี

  • Hero Member
  • *****
  • กระทู้: 1605
  • ถูกใจกด Like+ 55
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #26 เมื่อ: 05 กันยายน 2011, 07:46:46 AM »
งานเรียบร้อยมากครับ สำเร็จโดยไม่เจอปัญหาเลยฝีมือเยี่ยมจริงครับ  [))] ของผมต้องตามแก้ปัญหาแทบทุกครั้งที่ทำเลยครับ  |:(

ออฟไลน์ Alcohol

  • Hero Member
  • *****
  • กระทู้: 11459
  • ถูกใจกด Like+ 225
  • เพศ: ชาย
  • อนิจจัง ทุกขัง อนัตตา
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #27 เมื่อ: 05 กันยายน 2011, 07:48:57 AM »
สวยมากครับ  [))]
ข้อมูลของผม Please CLICK Here !!!!

ออฟไลน์ tnosomch

  • Hero Member
  • *****
  • กระทู้: 1358
  • ถูกใจกด Like+ 59
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #28 เมื่อ: 05 กันยายน 2011, 08:35:55 AM »
สวยน่ารักครับ บรรยายเสียงให้ฟังหน่อยครับ [))]

ออฟไลน์ Major.

  • คลิ๊กเลยครับ
  • Hero Member
  • *****
  • กระทู้: 505
  • ถูกใจกด Like+ 18
  • เพศ: ชาย
Re: 2 Mini Amp Circuit สำหรับแท่นแบบนี้ด้วยครับ
« ตอบกลับ #29 เมื่อ: 05 กันยายน 2011, 08:54:51 AM »
สวยครับ ขนาดไม่ใหญ่มากไม่ทราบว่ากำลังขับได้ประมาณเท่าไหร่ครับ
