ผู้เขียน หัวข้อ: รวมวงจรปรีแอมป์  (อ่าน 131982 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

ออฟไลน์ jam_kung

  • ยุยง...ส่งเสริมชาวบ้าน...คืองานของเรา คริๆๆๆ
  • Hero Member
  • *****
  • กระทู้: 1578
  • ถูกใจกด Like+ 75
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #210 เมื่อ: 31 สิงหาคม 2012, 10:31:52 AM »
หลอดเดียวก็ยังอุตส่าห์เก็บมาทั้งที่ตอนซื้อยังไม่รู้เลยว่าใช้อย่างไร แค่โครงสร้างหลอดสวยล้วนๆครับ  6T8 Fivre



  [thumbs-up-raccoon]
http://www.diyaudiovillage.net/index.php?topic=10913.0

อีกไกลแค่ไหนจนกว่าฉันจะใกล้ บอกที

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #211 เมื่อ: 31 สิงหาคม 2012, 12:08:47 PM »
หลอดเดียวก็ยังอุตส่าห์เก็บมาทั้งที่ตอนซื้อยังไม่รู้เลยว่าใช้อย่างไร แค่โครงสร้างหลอดสวยล้วนๆครับ  6T8 Fivre




รอรีวิวหลอดกลุ่มนี้ จากคุณเล็ก อีกเบอร์ครับ  [res]



ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #212 เมื่อ: 21 กันยายน 2012, 08:27:56 PM »
phono EC86  >> คุณ ฉัตรชัยจัดให้ครับ


ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #213 เมื่อ: 22 กันยายน 2012, 05:10:14 PM »
Phono EC88



 Phono EC88+BF862 fet bias



ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ squid™

  • ++ทีมพาออกทะเล++
  • Hero Member
  • *****
  • กระทู้: 5232
  • ถูกใจกด Like+ 150
  • เพศ: ชาย
  • "อย่าทิ้งความกระหาย อย่าคลายความเชื่อ"
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #214 เมื่อ: 22 กันยายน 2012, 07:16:25 PM »
 [thanks-raccoon]  มีโฟโน่หลอดที่ชอบอยู่ 2 วงจรเลย แต่ปัญหา รวมกับที่หาเอาไว้ว่าจะทำตอนนี้รวมกันเป็น 4 วงจรล่ะ รักพี่เสียดายน้องจริงเชียวครับ  [bored-raccoon]
กดเลยนะตะเองที่อยู่เค้าเองล่ะ "Seize the day"

[strained-raccoon]

squid --> GolDFish --> ปลาทองคะนอง Valve --> เข้น้อยคอย DAC --> จิ้งจกจ๋า AMP ข้าอยู่ไหน -->อุย ดุก ดุก...-->
โดมคูล่า...หล่อค่อดเรยย -->Liberty--> Mike Lowery-->C3po™-->View Smith™ เหล่านี้คือชื่อ ยูสเซอร์ที่ผมใช้ครับ ไล่เรียงมาเรื่อย

LongPlay ADDICT

ออฟไลน์ hengmahachai

  • จงทำดี มีศีลธรรม ถือความสัตย์
  • Jr. Member
  • **
  • กระทู้: 74
  • ถูกใจกด Like+ 4
  • อัปมาเทน สัมปาเทถะ
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #215 เมื่อ: 28 กันยายน 2012, 07:45:17 AM »
มี6sQ7 อยากเอาไป Drive 300B ใช้สเตจเดียวพอไหมครับ ?  หรือควรต่อเป็น2สเตจดีกว่า ?

รบกวนท่านอาจารย์ wchatchai แนะนำหน่อยครับ ? [roll-eyes]

เสียงที่ได้จากต่างกันอย่างไรครับ ? [unde_cided]

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #216 เมื่อ: 28 กันยายน 2012, 09:27:23 AM »
มี6sQ7 อยากเอาไป Drive 300B ใช้สเตจเดียวพอไหมครับ ?  หรือควรต่อเป็น2สเตจดีกว่า ?

รบกวนท่านอาจารย์ wchatchai แนะนำหน่อยครับ ? [roll-eyes]

เสียงที่ได้จากต่างกันอย่างไรครับ ? [unde_cided]


ใช้สเตจเดียวคงไม่เหมาะครับ 6sq7 หลอดเดียว output impedance สูง และกระแสต่ำไปครับ
ใช้ 2 สเตจน่าจะเหมาะกว่าครับ ประมาณตามรูปครับ




« แก้ไขครั้งสุดท้าย: 28 กันยายน 2012, 11:56:59 AM โดย wchatchai »

ออฟไลน์ hengmahachai

  • จงทำดี มีศีลธรรม ถือความสัตย์
  • Jr. Member
  • **
  • กระทู้: 74
  • ถูกใจกด Like+ 4
  • อัปมาเทน สัมปาเทถะ
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #217 เมื่อ: 28 กันยายน 2012, 12:04:20 PM »
ขอบคุณมากครับอาจารย์
  [yes-raccoon]
เดี๋ยวจะลองทำตามดู


ออฟไลน์ RAMBAA

  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
  • Sr. Member
  • ****
  • กระทู้: 320
  • ถูกใจกด Like+ 7
  • เพศ: ชาย
  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #218 เมื่อ: 30 กันยายน 2012, 08:55:38 PM »
เห็นวงจรด้านล่างน่าสนใจครับ แต่ผมไม่มีหลอดเบอร์นี้ มีแต่ 15CW5 ไม่ทราบพอแทนกันได้ หรือต้องปรับปรุงอย่างไรอีก
หรือถ้าจะออกแบบให้ใหม่โดยใช้ OPT ก็ยินดีนะครับ

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #219 เมื่อ: 06 ตุลาคม 2012, 03:40:01 PM »
เห็นวงจรด้านล่างน่าสนใจครับ แต่ผมไม่มีหลอดเบอร์นี้ มีแต่ 15CW5 ไม่ทราบพอแทนกันได้ หรือต้องปรับปรุงอย่างไรอีก
หรือถ้าจะออกแบบให้ใหม่โดยใช้ OPT ก็ยินดีนะครับ

ถ้าใช้ 15CW5/PL84 เปลี่ยน R คาโถด จาก 270R/5W เป็น 330R/1W แล้วก็ลดไฟ +B ลงเหลือ 135V ครับ
หรือใช้ R คาโถด 270R เหมือนเดิม แล้วลดไฟ +B ลงเหลือ 110V

ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #220 เมื่อ: 17 ตุลาคม 2012, 09:53:59 PM »
คุณ Hannan กรุณาให้หลอด 8077 มา 1 คู่ครับ

ท่านใดพอมีวงจรหลอด 8077 บ้างไหมครับ
ขอบคุณล่วงหน้าครับ


ใช้วงจรของหลอด 12BY7 แทนก็ได้นะครับ 8077/7054 กับ 12BY7 สเปกใกล้เคียงกัน





ขอบคุณมากครับ ต้องเปลี่ยนแปลงตัวไหนบ้างหรือเปล่าครับ

กำลังลงมือทำวงจรนี้ หลังจากที่ดองมานาน ผมถามอีกนิดครับ ที่เพาเวอร์แอมป์ต้องกลับสายลำโพงหรือเปล่าครับ

อีกคำถามครับ อยากหาวจรปรีหลอด 7167 สองสเตจ อาจารย์ช่วยออกแบบให้อีกวงจรได้ไหมครับ

ขอบคุณล่วงหน้าครับ

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #221 เมื่อ: 19 ตุลาคม 2012, 10:21:52 PM »
คุณ Hannan กรุณาให้หลอด 8077 มา 1 คู่ครับ

ท่านใดพอมีวงจรหลอด 8077 บ้างไหมครับ
ขอบคุณล่วงหน้าครับ


ใช้วงจรของหลอด 12BY7 แทนก็ได้นะครับ 8077/7054 กับ 12BY7 สเปกใกล้เคียงกัน



ขอบคุณมากครับ ต้องเปลี่ยนแปลงตัวไหนบ้างหรือเปล่าครับ

กำลังลงมือทำวงจรนี้ หลังจากที่ดองมานาน ผมถามอีกนิดครับ ที่เพาเวอร์แอมป์ต้องกลับสายลำโพงหรือเปล่าครับ

อีกคำถามครับ อยากหาวจรปรีหลอด 7167 สองสเตจ อาจารย์ช่วยออกแบบให้อีกวงจรได้ไหมครับ

ขอบคุณล่วงหน้าครับ




ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #222 เมื่อ: 19 ตุลาคม 2012, 10:58:17 PM »
คุณ Hannan กรุณาให้หลอด 8077 มา 1 คู่ครับ

ท่านใดพอมีวงจรหลอด 8077 บ้างไหมครับ
ขอบคุณล่วงหน้าครับ


ใช้วงจรของหลอด 12BY7 แทนก็ได้นะครับ 8077/7054 กับ 12BY7 สเปกใกล้เคียงกัน



ขอบคุณมากครับ ต้องเปลี่ยนแปลงตัวไหนบ้างหรือเปล่าครับ

กำลังลงมือทำวงจรนี้ หลังจากที่ดองมานาน ผมถามอีกนิดครับ ที่เพาเวอร์แอมป์ต้องกลับสายลำโพงหรือเปล่าครับ

อีกคำถามครับ อยากหาวจรปรีหลอด 7167 สองสเตจ อาจารย์ช่วยออกแบบให้อีกวงจรได้ไหมครับ

ขอบคุณล่วงหน้าครับ






ขอบคุณอย่างสูงเลยครับ ผมเจาะแท่นไว้แล้ว รอวงจรอย่างเดียว

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #223 เมื่อ: 28 ตุลาคม 2012, 09:51:39 PM »

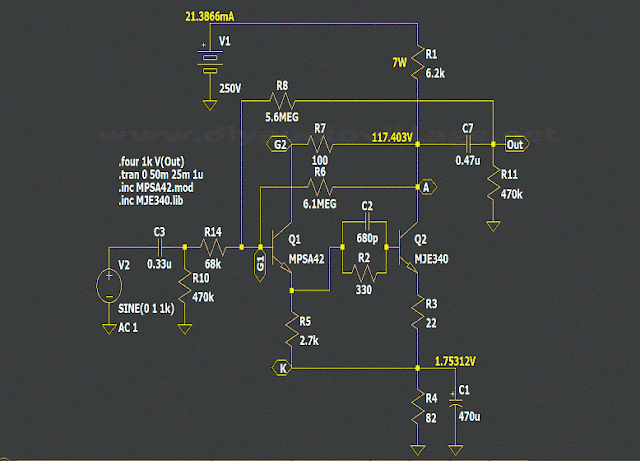

วงจร PL802T solid common cathode + nfb เกนประมาณ 30

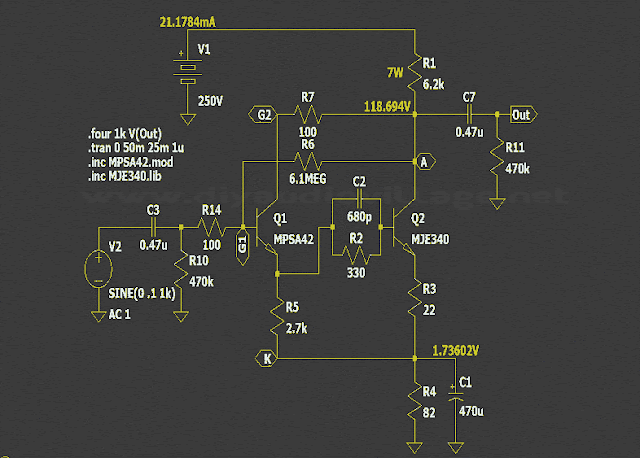

วงจร PL802T solid common cathode ไม่มี feedback ครับ เกนประมาณ 200


ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #224 เมื่อ: 31 ตุลาคม 2012, 11:42:06 AM »
วงจร common cathode + partial feedback ของ 6n6p, 6n30p สำหรับ drive kt120 ครับ




ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #225 เมื่อ: 02 พฤศจิกายน 2012, 10:03:05 AM »
เผื่อใครอยากจะอัพวงจร drive KT120 จาก E88CC ไปเป็น  E288CC ปรับแค่ R plate และ R Cathode


ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #226 เมื่อ: 02 พฤศจิกายน 2012, 09:15:39 PM »
แนะนำหลอดดินสอ (sub-miniature) สเปกดี เหมาะสำหรับทำปรี phono พร้อมวงจร 2 เบอร์ครับ หลอด 6112 ของอเมริกา กับ 6N17B-V ของรัสเซีย









ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #227 เมื่อ: 02 พฤศจิกายน 2012, 10:27:53 PM »
แนะนำหลอดดินสอ (sub-miniature) สเปกดี เหมาะสำหรับทำปรี phono พร้อมวงจร 2 เบอร์ครับ หลอด 6112 ของอเมริกา กับ 6N17B-V ของรัสเซีย











ขอบคุณครับ กำลังอยากได้พอดี

ออฟไลน์ Charoen.P

  • Sr. Member
  • ****
  • กระทู้: 253
  • ถูกใจกด Like+ 37
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #228 เมื่อ: 15 พฤศจิกายน 2012, 05:33:25 PM »
ออกแบบวงจรปรี ที่ใช้ไฟต่ำๆ บ้างนะครับ อยากลองทำโดยใช้แบตเตอรี่ 12 โวลต์ สัก 5-6 ก้อน อนุกรมกันครับ
เช่นหลอด 6DJ8   12AX7   12AU7  6SN7  เป็นต้นครับ

ขอบคุณล่วงหน้าครับ [res]

ออฟไลน์ ฅนหระรี

  • Hero Member
  • *****
  • กระทู้: 1605
  • ถูกใจกด Like+ 55
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #229 เมื่อ: 15 พฤศจิกายน 2012, 09:48:16 PM »
คุณ ฉัตรชัยไปจัดมาแล้วหรือครับ [roll]


ไปรื้อๆในลังดูมี 5718 medium mu triode อยู่แพงนึงมีซ็อกเก็ตด้วย แต่ยังไม่เคยฟังเสียงครับ

ไม่รู้ว่ามีซ็อกเก๊ตหลอดจิ๋วๆด้วย...ถ้ามีเยอะจะขอแบ่งมาเล่นบ้างครับ

ออฟไลน์ Major.

  • คลิ๊กเลยครับ
  • Hero Member
  • *****
  • กระทู้: 505
  • ถูกใจกด Like+ 18
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #230 เมื่อ: 20 พฤศจิกายน 2012, 10:48:34 PM »
รบกวนขอวงจร 6922 1 หลอด ไดรว์ 7233 se  ด้วยครับ

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #231 เมื่อ: 21 พฤศจิกายน 2012, 09:06:34 PM »
รบกวนขอวงจร 6922 1 หลอด ไดรว์ 7233 se  ด้วยครับ


วงจรครับ



ออฟไลน์ jeerasak2330

  • วัยเด็กมีแรงมีเวลาไม่มีเงิน วัยทำงานมีเงินมีแรงไม่มีเวลา วัยชรามีเวลา มีเงินแต่ไม่มีแรง
  • Hero Member
  • *****
  • กระทู้: 665
  • ถูกใจกด Like+ 19
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #232 เมื่อ: 21 พฤศจิกายน 2012, 09:17:23 PM »
รบกวนขอวงจร 6922 1 หลอด ไดรว์ 7233 se  ด้วยครับ


วงจรครับ




ตามมาดูหน่อย

ออฟไลน์ Major.

  • คลิ๊กเลยครับ
  • Hero Member
  • *****
  • กระทู้: 505
  • ถูกใจกด Like+ 18
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #233 เมื่อ: 21 พฤศจิกายน 2012, 10:52:10 PM »
รบกวนขอวงจร 6922 1 หลอด ไดรว์ 7233 se  ด้วยครับ


วงจรครับ




ขอบพระคุณมากครับ หาวงจรยากมากครับ

ออฟไลน์ nong

  • Full Member
  • ***
  • กระทู้: 225
  • ถูกใจกด Like+ 7
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #234 เมื่อ: 23 พฤศจิกายน 2012, 04:44:46 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #235 เมื่อ: 25 พฤศจิกายน 2012, 08:48:16 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]


ตามรูปครับ



ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #236 เมื่อ: 25 พฤศจิกายน 2012, 09:37:20 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]




ออฟไลน์ nong

  • Full Member
  • ***
  • กระทู้: 225
  • ถูกใจกด Like+ 7
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #237 เมื่อ: 25 พฤศจิกายน 2012, 09:48:36 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]


ตามรูปครับ



ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]


ตามรูปครับ




ขอบคุณมากๆครับน้า [res]

ออฟไลน์ RAMBAA

  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
  • Sr. Member
  • ****
  • กระทู้: 320
  • ถูกใจกด Like+ 7
  • เพศ: ชาย
  • สมาคมผู้นิยมจุกแห่งชาติ (สจช.)
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #238 เมื่อ: 12 ธันวาคม 2012, 09:00:54 AM »
ได้หลอด 6AG7 มาหลายหลอด
ช่วยออกแบบ ทำเป็น ปรีแอมป์
และนำมาขับหลอดใหญ่ อย่าง6L6
อยากทำเป็น แบบ หลอดเหล็กทั้งชุด
ขอแบบที่ใช้ไฟ จากหม้อประมาณ 250V-280V/AC ครับ
 [entreat-raccoon]

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #239 เมื่อ: 16 ธันวาคม 2012, 11:34:02 AM »
ได้หลอด 6AG7 มาหลายหลอด
ช่วยออกแบบ ทำเป็น ปรีแอมป์
และนำมาขับหลอดใหญ่ อย่าง6L6
อยากทำเป็น แบบ หลอดเหล็กทั้งชุด
ขอแบบที่ใช้ไฟ จากหม้อประมาณ 250V-280V/AC ครับ
 [entreat-raccoon]


วงจรครับ
