Re: รวมวงจรปรีแอมป์
« ตอบกลับ #240 เมื่อ: 17 ธันวาคม 2012, 02:50:11 PM »
 [roll] มีหลอด PCF801 อยู่ รบกวนพี่ช่วยออกแบบวงจรให้ด้วยครับ  ขอบคุณครับ   [entreat-raccoon]
ติดต่อผมได้ที่นี่ครับ.....

http://www.diyaudiovillage.net/index.php?topic=887.0

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #241 เมื่อ: 17 ธันวาคม 2012, 03:02:01 PM »
ขยันมาขอวงจรกัน ต้องขยันทำผลงานออกมาโชว์กันบ้างนะครับ   [yes-raccoon]
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #242 เมื่อ: 17 ธันวาคม 2012, 03:46:16 PM »
[roll] มีหลอด PCF801 อยู่ รบกวนพี่ช่วยออกแบบวงจรให้ด้วยครับ  ขอบคุณครับ   [entreat-raccoon]




ออฟไลน์ nong

  • Full Member
  • ***
  • กระทู้: 225
  • ถูกใจกด Like+ 7
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #243 เมื่อ: 17 ธันวาคม 2012, 10:37:51 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]


ตามรูปครับ




R in  68k หรือ 6.8k ครับ

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #244 เมื่อ: 17 ธันวาคม 2012, 10:56:40 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]


ตามรูปครับ




R in  68k หรือ 6.8k ครับ


68k ครับ

ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #245 เมื่อ: 17 ธันวาคม 2012, 11:06:18 PM »
อาจารย์ฉัตรชัยครับ เรื่อง Gain เราสามารถเพิ่ม-ลดด้วยวิธีใดได้บ้างครับ

ขอบคุณมากครับ

ออฟไลน์ nong

  • Full Member
  • ***
  • กระทู้: 225
  • ถูกใจกด Like+ 7
  • เพศ: ชาย
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #246 เมื่อ: 17 ธันวาคม 2012, 11:08:43 PM »
ผมขอรบกวนน้า ขอวงจรปรีหลอดเบอร์  m8083/cv4014   m8081/cv4031 ด้วยครับ  [thanks-raccoon]


ตามรูปครับ




R in  68k หรือ 6.8k ครับ


68k ครับ


ขอบคุณครับ [res]
ขยันมาขอวงจรกัน ต้องขยันทำผลงานออกมาโชว์กันบ้างนะครับ  [yes-raccoon]

ผมจะลองทำดูกับอุปกรณ์ตามมีตามเกิด  เลยไม่กล้าโชว์ครับ [in-love-raccoon]

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #247 เมื่อ: 17 ธันวาคม 2012, 11:27:17 PM »
อาจารย์ฉัตรชัยครับ เรื่อง Gain เราสามารถเพิ่ม-ลดด้วยวิธีใดได้บ้างครับ

ขอบคุณมากครับ


ถ้าเป็นวงจรข้างล่างที่มีการป้อนกลับมาจาก output ก็ใช้การปรับลดหรือเพิ่ม R 68k หรือ R 330k เอาครับ
วงจรข้างล่างถ้าไม่มี nfb ก็จะมี gain ประมาณ 35 ครับ
เกนของวงจรนี้ประมาณคร่าวๆเท่ากับ 330/68 ครับ ถ้าอยากได้เกนเพิ่มอีกหน่อยก็ลด R 68k เหลือ 47k หรือเพิ่ม R 330k เป็น 470k ก็ได้ครับ
แต่การเพิ่มลดค่า R ก็จะมีผลกับ input impedance และ output impedance ด้วยครับ


ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #248 เมื่อ: 17 ธันวาคม 2012, 11:48:28 PM »
อาจารย์ฉัตรชัยครับ เรื่อง Gain เราสามารถเพิ่ม-ลดด้วยวิธีใดได้บ้างครับ

ขอบคุณมากครับ


ถ้าเป็นวงจรข้างล่างที่มีการป้อนกลับมาจาก output ก็ใช้การปรับลดหรือเพิ่ม R 68k หรือ R 330k เอาครับ
วงจรข้างล่างถ้าไม่มี nfb ก็จะมี gain ประมาณ 35 ครับ
เกนของวงจรนี้ประมาณคร่าวๆเท่ากับ 330/68 ครับ ถ้าอยากได้เกนเพิ่มอีกหน่อยก็ลด R 68k เหลือ 47k หรือเพิ่ม R 330k เป็น 470k ก็ได้ครับ
แต่การเพิ่มลดค่า R ก็จะมีผลกับ input impedance และ output impedance ด้วยครับ




ขอบคุณมากอีกครั้งครับ เป็นความรู้ที่ต้องจดจำครับ


ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #249 เมื่อ: 18 ธันวาคม 2012, 12:01:36 AM »
อาจารย์ครับ ผมขอรบกวนถามเพิ่มอีกข้อครับ

การใช้หลอด เพนโทด ต่อเป็นไตรโอด จะมีผลอย่างไรบ้างครับ และถ้าต่อเป็นเพนโทด เราจะลดเกนขยายด้วย NFB ได้หรือเปล่าครับ

ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #250 เมื่อ: 27 ธันวาคม 2012, 10:16:41 PM »
คุณ Hannan กรุณาให้หลอด 8077 มา 1 คู่ครับ

ท่านใดพอมีวงจรหลอด 8077 บ้างไหมครับ
ขอบคุณล่วงหน้าครับ


ใช้วงจรของหลอด 12BY7 แทนก็ได้นะครับ 8077/7054 กับ 12BY7 สเปกใกล้เคียงกัน



ขอบคุณมากครับ ต้องเปลี่ยนแปลงตัวไหนบ้างหรือเปล่าครับ

กำลังลงมือทำวงจรนี้ หลังจากที่ดองมานาน ผมถามอีกนิดครับ ที่เพาเวอร์แอมป์ต้องกลับสายลำโพงหรือเปล่าครับ

อีกคำถามครับ อยากหาวจรปรีหลอด 7167 สองสเตจ อาจารย์ช่วยออกแบบให้อีกวงจรได้ไหมครับ

ขอบคุณล่วงหน้าครับ






ขอบคุณอย่างสูงเลยครับ ผมเจาะแท่นไว้แล้ว รอวงจรอย่างเดียว


วงจรด้านล่างที่เป็น Gain 12 เอาท์พุทตรงเฟสหรือกลับเฟสครับ

ผมซื้ออุปกรณ์เอาไว้ทั้ง 2 วงจรแล้ว ตัดสินใจจะทำวงจรล่างก่อน

ออฟไลน์ wchatchai

  • Moderator
  • Full Member
  • *****
  • กระทู้: 206
  • ถูกใจกด Like+ 78
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #251 เมื่อ: 27 ธันวาคม 2012, 10:20:18 PM »
คุณ Hannan กรุณาให้หลอด 8077 มา 1 คู่ครับ

ท่านใดพอมีวงจรหลอด 8077 บ้างไหมครับ
ขอบคุณล่วงหน้าครับ

ใช้วงจรของหลอด 12BY7 แทนก็ได้นะครับ 8077/7054 กับ 12BY7 สเปกใกล้เคียงกัน


ขอบคุณมากครับ ต้องเปลี่ยนแปลงตัวไหนบ้างหรือเปล่าครับ
กำลังลงมือทำวงจรนี้ หลังจากที่ดองมานาน ผมถามอีกนิดครับ ที่เพาเวอร์แอมป์ต้องกลับสายลำโพงหรือเปล่าครับ

อีกคำถามครับ อยากหาวจรปรีหลอด 7167 สองสเตจ อาจารย์ช่วยออกแบบให้อีกวงจรได้ไหมครับ

ขอบคุณล่วงหน้าครับ

ขอบคุณอย่างสูงเลยครับ ผมเจาะแท่นไว้แล้ว รอวงจรอย่างเดียว

วงจรด้านล่างที่เป็น Gain 12 เอาท์พุทตรงเฟสหรือกลับเฟสครับ

ผมซื้ออุปกรณ์เอาไว้ทั้ง 2 วงจรแล้ว ตัดสินใจจะทำวงจรล่างก่อน

กลับเฟสครับ

ออฟไลน์ R&R

  • Hero Member
  • *****
  • กระทู้: 874
  • ถูกใจกด Like+ 44
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #252 เมื่อ: 27 ธันวาคม 2012, 10:34:35 PM »
ถ้ากลับเฟส ก็ทำวงจรข้างบนครับ เพราะไม่อยากกลับสายลำโพง

ขอบคุณมากครับอาจารย์

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #253 เมื่อ: 10 มิถุนายน 2013, 07:38:52 PM »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #254 เมื่อ: 10 มิถุนายน 2013, 07:39:20 PM »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #255 เมื่อ: 10 มิถุนายน 2013, 07:39:37 PM »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #256 เมื่อ: 10 มิถุนายน 2013, 07:40:08 PM »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #257 เมื่อ: 10 มิถุนายน 2013, 07:40:34 PM »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #258 เมื่อ: 10 มิถุนายน 2013, 07:41:04 PM »



ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #259 เมื่อ: 13 มิถุนายน 2013, 09:22:43 PM »
12AH7 GT






ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #260 เมื่อ: 15 มิถุนายน 2013, 10:37:30 AM »


6J7 plate follower triode connect



ซึ่งต่อมาได้รับการพัฒนามาเป็นหลอด 6SJ7  หัวจุกหายไป

« แก้ไขครั้งสุดท้าย: 15 มิถุนายน 2013, 12:20:35 PM โดย CreAte HoUse »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #261 เมื่อ: 18 มิถุนายน 2013, 11:28:06 AM »
 Partial Feedback



  Mu-Follower

ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #262 เมื่อ: 18 มิถุนายน 2013, 06:56:31 PM »
6SJ7  pentode mode  screen grid feedback


ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออฟไลน์ ฅนหระรี

  • Hero Member
  • *****
  • กระทู้: 1605
  • ถูกใจกด Like+ 55
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #263 เมื่อ: 19 มิถุนายน 2013, 12:36:32 PM »
6SJ7  pentode mode  screen grid feedback





น่าลองมากๆเลยครับ  [guitar-watermelon]

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #264 เมื่อ: 19 มิถุนายน 2013, 01:08:16 PM »
ครับพี่ มันแปลกก็ตรงนี้แหละ ไม่ค่อยพบเห็นบ่อยนัก  ตัวนี้จะเป็นตัวที่สองที่ผมลองทำแบบนี้ ก่อนหน้านี้กุนซือเคยใช้ screen grid fb มาแล้วครั้งนึง
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #265 เมื่อ: 03 กรกฎาคม 2013, 09:42:40 AM »
 EC88 - E40CC/E80CC  common cathode  with partial feedback



E80CC



ECC40



E88C

« แก้ไขครั้งสุดท้าย: 03 กรกฎาคม 2013, 09:50:45 AM โดย CreAte HoUse »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #266 เมื่อ: 18 สิงหาคม 2013, 12:55:06 PM »

ภาค drive EL38,6GB5 EL500,504






ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #267 เมื่อ: 18 สิงหาคม 2013, 12:58:14 PM »
 12AU7/12AX7 Line preamp






« แก้ไขครั้งสุดท้าย: 26 กันยายน 2013, 05:23:19 PM โดย CreAte HoUse »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #268 เมื่อ: 18 สิงหาคม 2013, 04:28:45 PM »

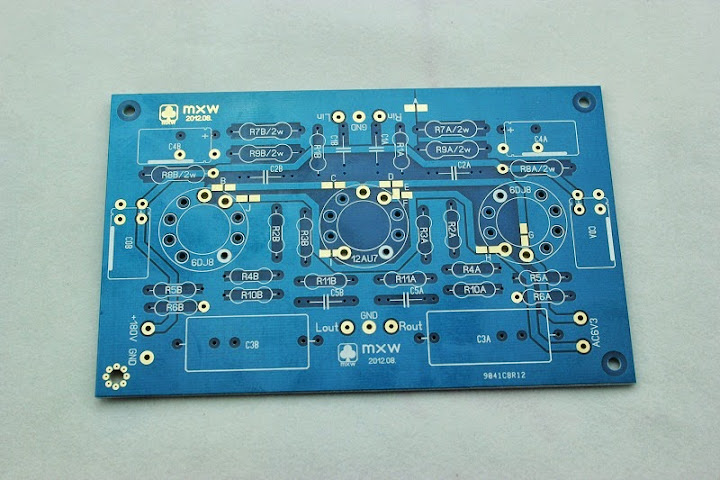

12AU7/6DJ8 Line preamp PCB ชุดนี้ต้อง jump line pcb ชุดจุดไส้หลอดก่อนนะครับ ไม่งั้นเดี๋ยวประกอบซ็อกเก็ตปิดไปแล้วงานจะเข้าว่าทำไมไส้หลอดไม่ติดเนื่องจากใช้ไฟจุดไส้หลอดชุดเดียว 6.3V แต่ที่เค้าทำเป็นช่วงๆเพื่อให้ผูใช้สามารถแยก หรือ เลือกไฟจุดไส้หลอดเองตามความชอบ ถ้าใช้ 6.3V ต้องจั๊มพ์ทั้งหมดก่อน โดยที่หลอด 12AU7 ต้อง jump ขา 4-5 เข้าด้วย ไฟอีกเส้นเข้าขา 9 ดูจาก pcb ครับจะเข้าใจ







 จุดจั๊มพ์ไฟไส้หลอดทุกจุดไม่ต้องต่อลวดนะครับ สามารถใช้ไล้ตะกั่วต่อกันได้เลยครับ

« แก้ไขครั้งสุดท้าย: 26 กันยายน 2013, 05:23:50 PM โดย CreAte HoUse »
ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ

ออนไลน์ CreÃte_Lek ♫

  • BuRaPha_TeAm
  • Global Moderator
  • Hero Member
  • *****
  • กระทู้: 48881
  • ถูกใจกด Like+ 1325
  • เพศ: ชาย
  • DHT Crazy Club
Re: รวมวงจรปรีแอมป์
« ตอบกลับ #269 เมื่อ: 20 สิงหาคม 2013, 03:08:26 PM »
ประกอบเสร็จแล้วเดี๋ยวคืนนี้จะเทสหม้อจิ๋วร่วมกับภาคจ่ายไฟ [sory2]

ไม่ต้องบินให้สูงอย่างใครเขา…
จงบินเอาเท่าที่เราจะบินไหว
ท่าที่บินไม่จำเป็นต้องเหมือนใคร
แค่บินไปให้ถึงฝัน เท่านั้นพอ


I don't understand why I have to sacrifice all the time. I don't understand myself how I like to do so?

>>> ข้อมูลส่วนตัวครับ
